Fırdöndü (HDD Swivel) ve Çekme Başlıkları

Makine çekme kapasitenize ve boru çapınıza en uygun fırdöndüyü seçmek, stok ve fiyat bilgisi almak için bizi arayın!

Fırdöndü (swivel) nedir?

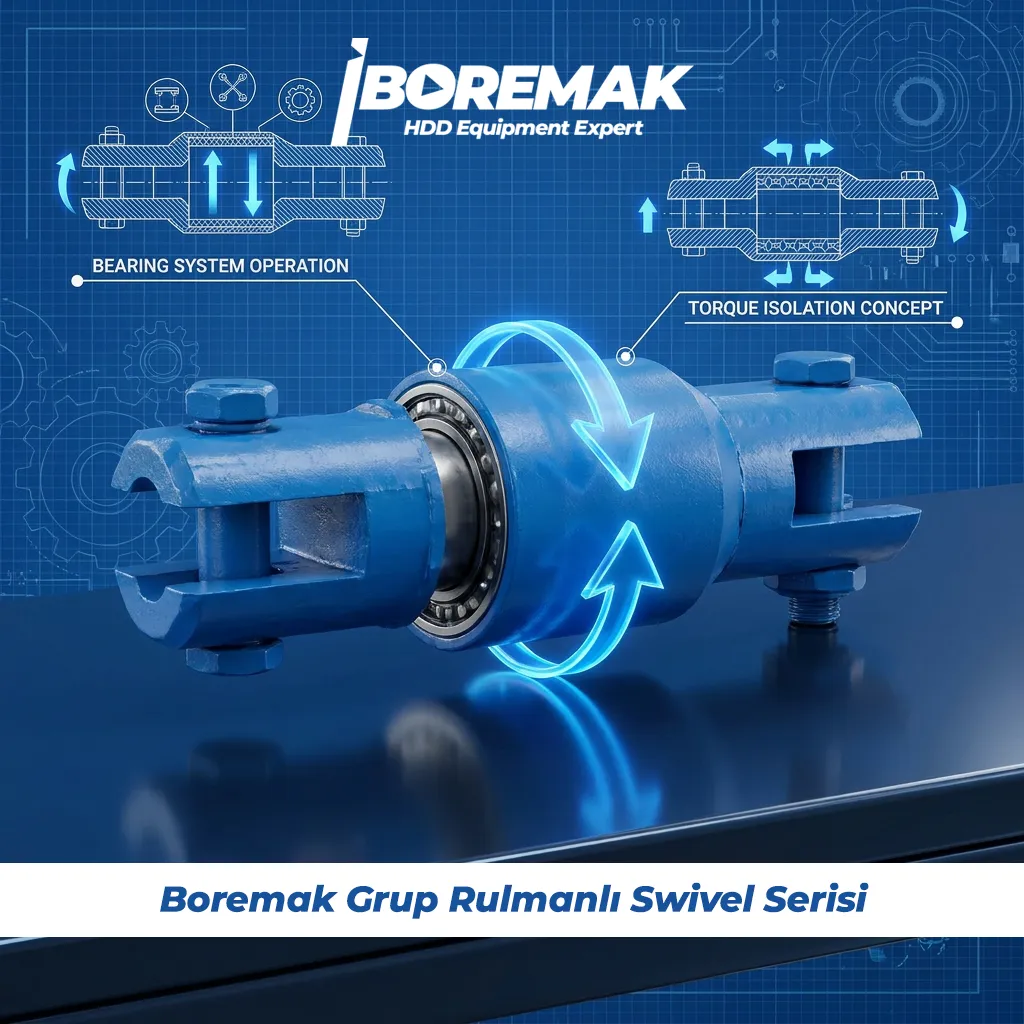

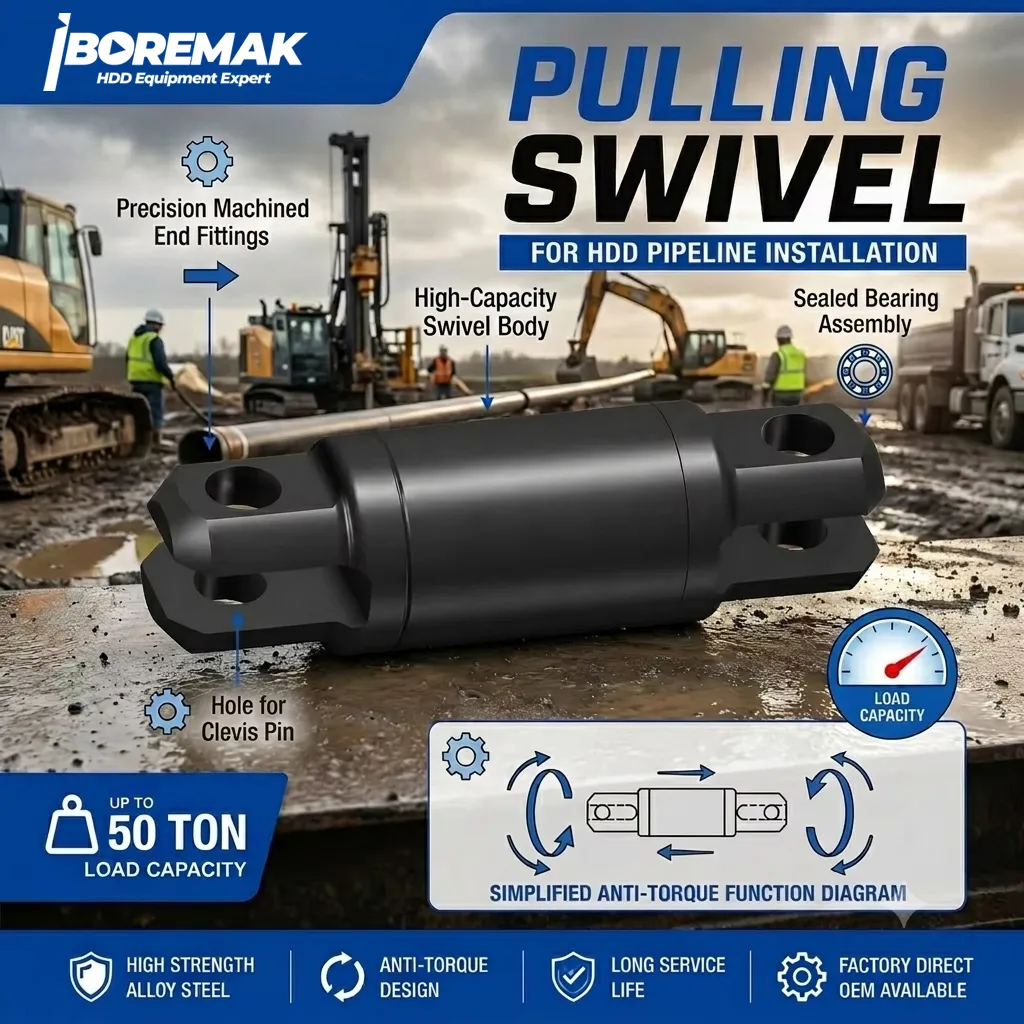

Fırdöndü (swivel), yatay sondajda geri tarama ve boru çekme (pullback) aşamasında tarama kafası ile ürün borusu arasına takılan döner bağlantı elemanıdır. Bir tarafı tij dizisi/reamer ile birlikte döner, diğer tarafı ise ürün borusuna bağlıdır ve dönmez. İçindeki yatak grubu sayesinde bu iki taraf birbirinden bağımsız döner; böylece çekme kuvveti boruya aktarılırken borunun burulması engellenir.

Fırdöndü olmadan, dönen tij dizisi ürün borusunu da döndürmeye çalışır; bu da boruda burulma, kaynak ve ek yerlerinde hasar, hatta kopma riski demektir. Doğru seçilmiş bir fırdöndü, geçişin en kritik anında — boru deliğe çekilirken — boruyu korur ve pürüzsüz bir pullback sağlar. Küçük bir parça olmasına rağmen, tüm geçişin güvenliğini belirleyen elemanlardan biridir.

Neden fırdöndü kullanılır?

Geri tarama sırasında tij dizisi hem döner hem geri çekilir; amacı deliği açmak ve temizlemektir. Ancak ürün borusunun (HDPE, çelik vb.) bu dönüşe katılması istenmez — dönen bir boru kendi ekseninde burularak zayıflar, kaplaması zarar görür ve ek yerleri açılabilir.

Fırdöndü tam bu noktada devreye girer: dönme hareketini reamer tarafında tutar, boru tarafına yalnızca eksenel çekme kuvvetini iletir. Sonuç; burulmasız, düz ve güvenli bir boru çekimidir.

Özellikle uzun geçişlerde ve büyük çaplı borularda fırdöndü, tek bir küçük parça olmasına rağmen tüm geçişin başarısını belirleyen kritik bir güvenlik elemanıdır. Bu yüzden fırdöndü asla "opsiyonel" bir aksesuar değil, pullback ekipmanının ayrılmaz bir parçasıdır.

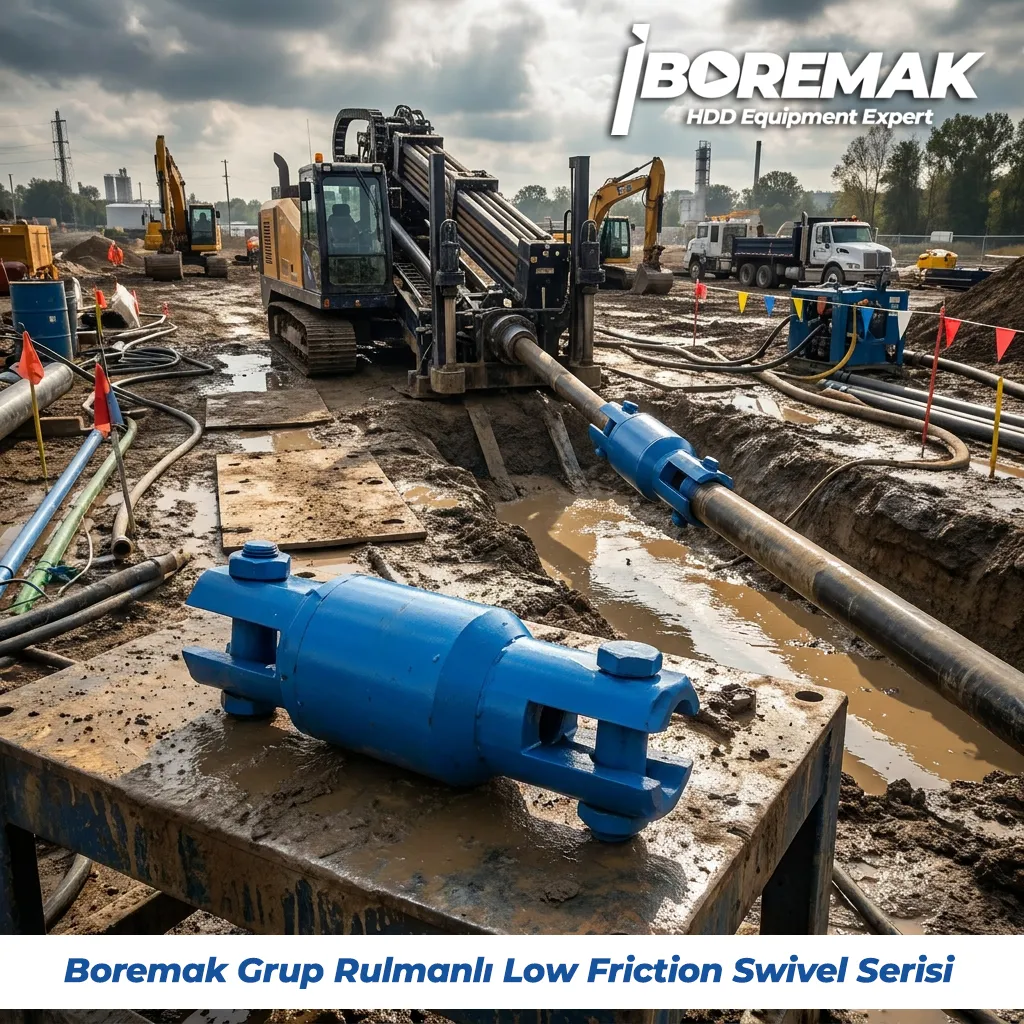

Nasıl çalışır: dönen ve dönmeyen taraf

Fırdöndünün gövdesi iki ana bölümden oluşur: reamer/tij tarafına bağlanan dönen taraf ve ürün borusuna bağlanan sabit (dönmeyen) taraf. Aradaki yatak grubu, yüksek eksenel yükü taşırken iki tarafın birbirine göre serbestçe dönmesini sağlar.

Yatak grubu genellikle yüksek yük kapasiteli eksenel (thrust) rulmanlardan oluşur; geçişteki tüm çekme kuvveti bu yataklar üzerinden aktarılır. Bu nedenle fırdöndünün kalbi, yatak tasarımı ve sızdırmazlığıdır — asıl mühendislik burada gizlidir.

Reamer döndükçe dönen taraf da döner; boru tarafı ise sabit kalarak yalnızca ileri çekilir. Böylece dönme ve çekme hareketleri birbirinden tamamen ayrılır.

Çekme kapasitesi ve doğru boyut seçimi

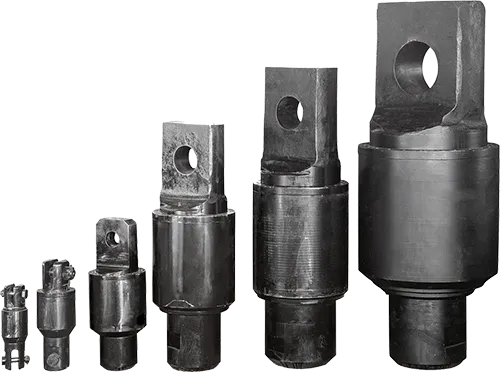

Fırdöndüler çekme kapasitesine (ton) göre sınıflandırılır. Seçilen fırdöndünün kapasitesi, makinenizin uygulayabileceği maksimum çekme kuvvetinin ve geçişte beklenen gerçek yükün üzerinde olmalıdır. Kapasitesi yetersiz bir fırdöndü, çekmenin en zorlandığı anda arıza yaparak tüm geçişi riske atar.

Doğru boyut; makinenizin çekme kuvvetine, ürün borusunun çapına ve ağırlığına, geçiş uzunluğuna ve zemin sürtünmesine göre belirlenir. Uzun ve zorlu geçişlerde bir üst kapasiteyi seçmek, güvenlik payı açısından çoğu zaman en akıllı tercihtir.

Makine çekme kapasitenizi ve boru bilgilerinizi paylaşın; projenize uygun çekme sınıfındaki fırdöndüyü birlikte belirleyelim.

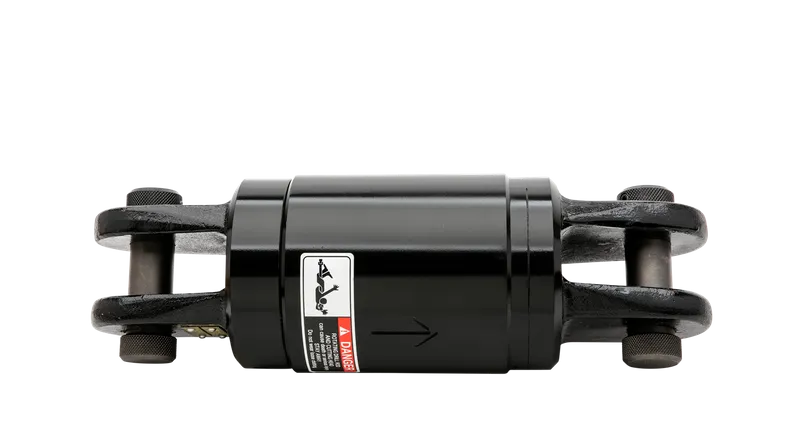

Dayanıklı yataklar ve sızdırmazlık

Fırdöndü; çamur, kum ve su dolu bir ortamda yüksek yük altında çalışır. Bu yüzden yatakların sızdırmazlığı hayati önemdedir. Boremak fırdöndülerinde yatak grubu, abrazif çamurun içeri sızıp yatakları öğütmesini engelleyen sağlam bir sızdırmazlık (seal) sistemiyle korunur.

Gövde, yüksek çekme yükü ve darbeye dayanacak yüksek dayanımlı çelikten imal edilir. Yataklar greslenebilir olup düzenli bakımla uzun yıllar sorunsuz çalışır.

İyi sızdırmazlık, doğrudan uzun yatak ömrü ve sahada beklenmedik arızaların önlenmesi anlamına gelir; çünkü fırdöndü arızası çoğu zaman geçişin ortasında, en maliyetli anda ortaya çıkar.

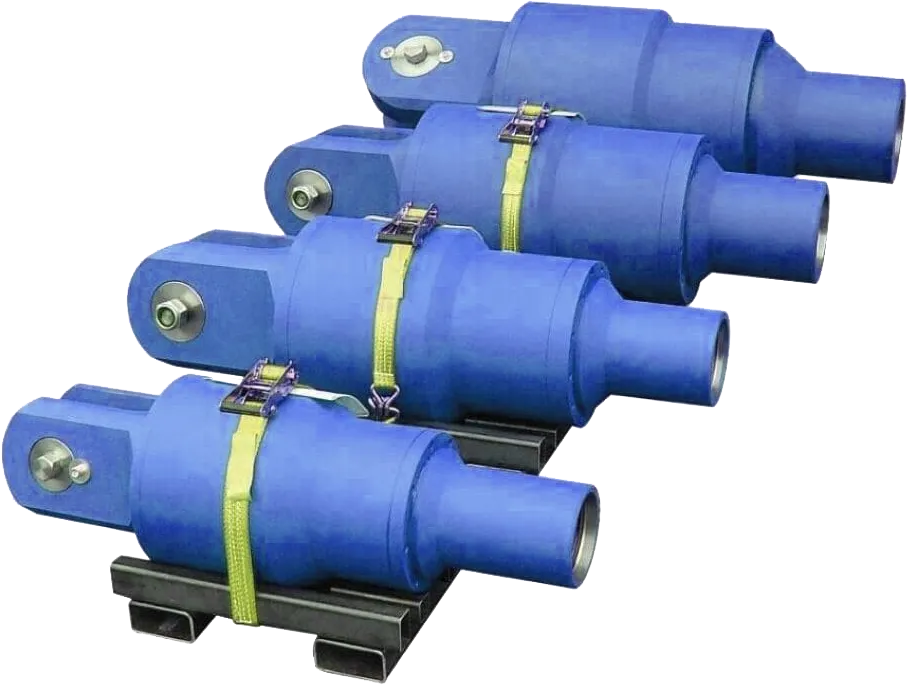

Bağlantılar ve pulling head uyumu

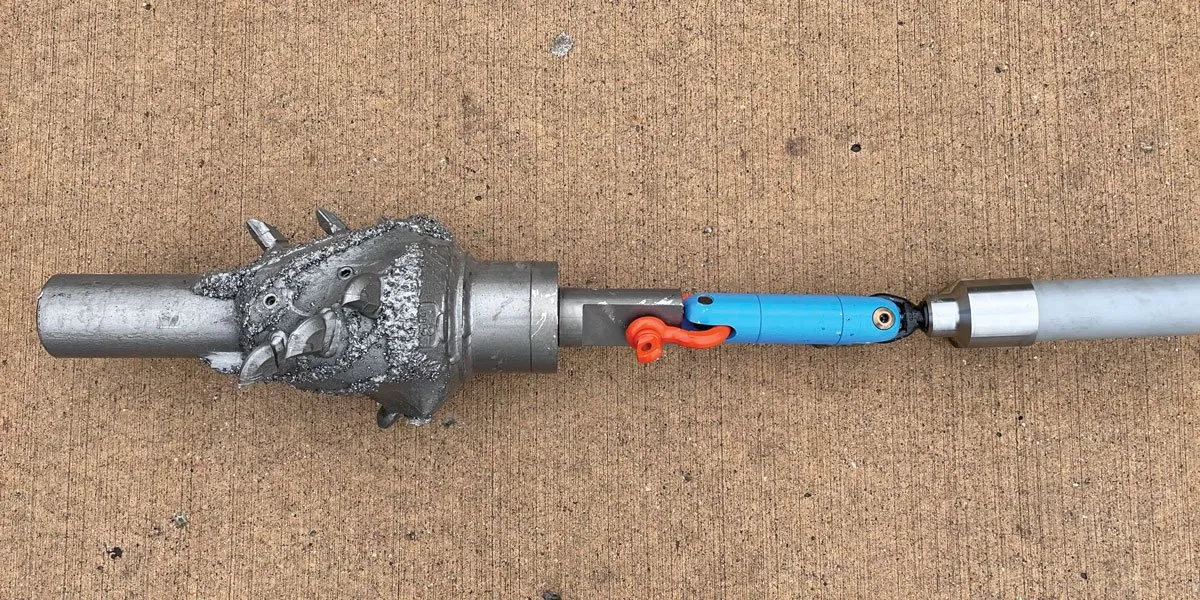

Fırdöndünün bir ucu tarama kafasına/tij dizisine, diğer ucu ise ürün borusundaki çekme başlığına (pulling head / grip) bağlanır. Bağlantılar; kelepçe (clevis), kutu/pim diş veya pim–makara tipinde olabilir ve tij markanıza, boru tipinize göre seçilir.

Doğru bağlantı seçimi, çekme sırasında dişlerde ve pimlerde zorlanma ile gevşeme riskini ortadan kaldırır. Fırdöndü, reamer ve pulling head'in birbiriyle uyumlu seçilmesi, geçişin kesintisiz tamamlanması için şarttır.

İhtiyacınız hâlinde fırdöndü ile birlikte uygun pulling head ve bağlantı adaptörlerini de tek elden temin edebilirsiniz.

Bakım, uzun ömür ve seçim desteği

Fırdöndü; düzenli greslenmesi ve sızdırmazlık elemanlarının periyodik kontrolüyle uzun yıllar hizmet verir. Her geçiş sonrası temizlik ve yağlama, yatak ömrünü belirgin biçimde uzatır. Aşınan seal ve yataklar zamanında yenilendiğinde fırdöndü ilk günkü performansını korur.

Boremak; fırdöndü seçiminden yedek parça ve bakıma kadar teknik destek sağlar. Yatak, seal ve bağlantı parçaları stoktan temin edilir; böylece sahada işiniz beklemez.

Makine çekme kapasitenizi, boru çapınızı ve geçiş profilinizi paylaşın; en uygun fırdöndü ve bağlantı setini birlikte belirleyelim.

Makine çekme kapasitenizi, boru çapınızı ve geçiş profilinizi paylaşın; projenize en uygun çekme sınıfındaki fırdöndü ve bağlantı setini birlikte belirleyelim.
