Kaya Delgi Başlıkları ve Mud Motor
Kaya delgi başlığı nedir?
Kaya delgi başlıkları, yatay sondaj makinesinin sert ve taşlı zeminlerde ilerleyebilmesi için tasarlanmış özel pilot ve genişletme uçlarıdır. Standart yönlendirme başlıklarının zorlandığı granit, bazalt, kireçtaşı ve çakıllı formasyonlarda; karbür buton dişleri ve döner konik yapıları sayesinde kayayı kırarak ilerler.

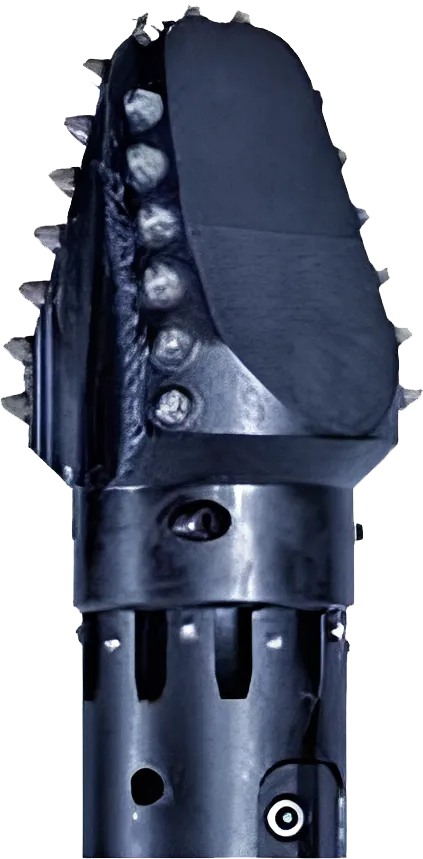

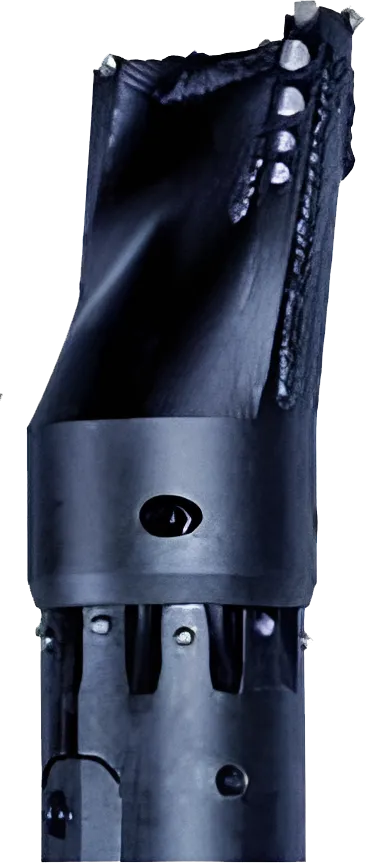

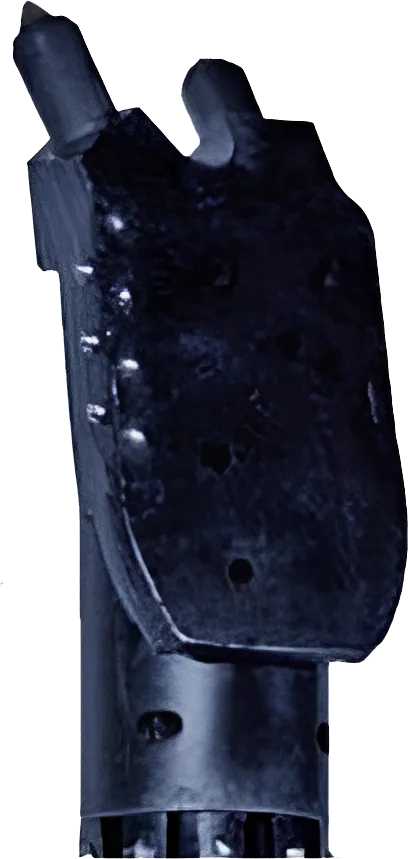

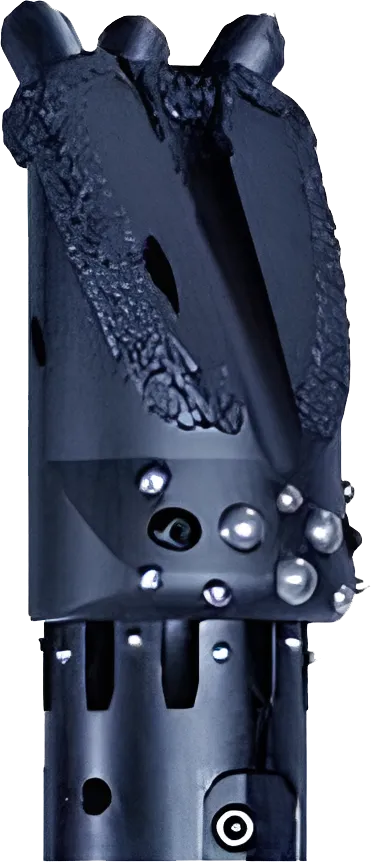

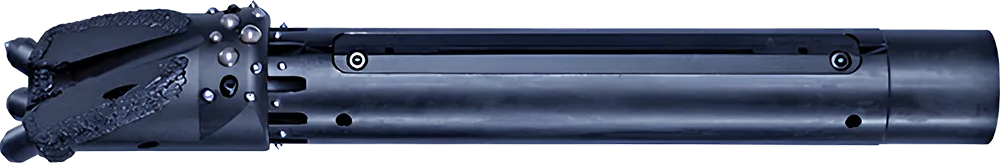

Titan Kaya Serisi; zemin sertliğine, delik çapına ve makine torkuna göre farklı diş düzeni ve gövde formunda üretilir. Doğru başlık seçimi, sahada hem delme hızını hem de toplam iş maliyetini doğrudan belirler.

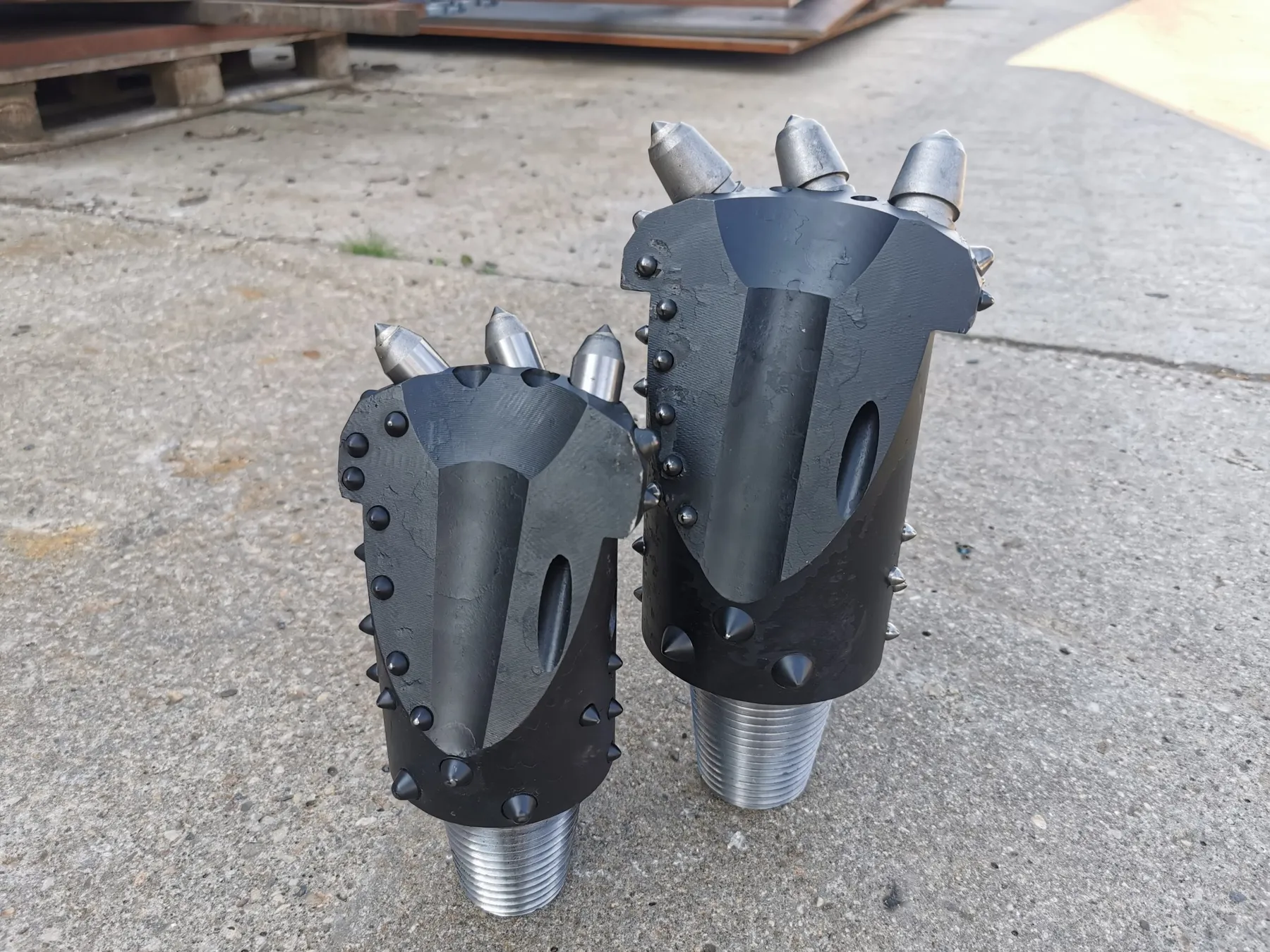

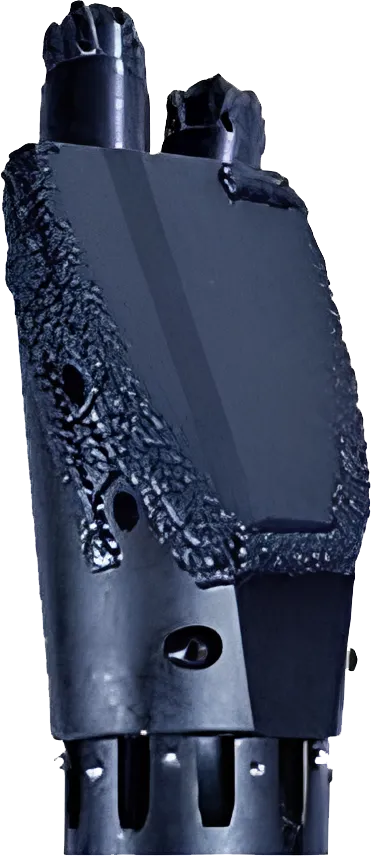

Sert zeminler için karbür buton dişli yapı
Kaya delgi başlıkları, yüzeyine yerleştirilen tungsten karbür buton dişler sayesinde granit, bazalt ve sert kireçtaşı gibi en zorlu formasyonları bile kırarak ilerler. Zemin tipine göre iki temel yapı öne çıkar: dönen konik makaralı (roller cone) başlıklar kayayı ezerek ve kırarak ilerlerken; sabit gövdeli başlıklar daha yumuşak–orta sertlikteki zeminlerde tercih edilir.
Buton dişlerin sertliği, çapı ve dizilimi hem delme hızını hem de başlık ömrünü doğrudan belirler. Boremak Titan Kaya Serisi'nde bu dişler, yük dağılımını dengeleyecek ve aşınmayı geciktirecek biçimde konumlandırılır.
Aşınmaya karşı yüksek dayanım
Sert kaya delgisinde en büyük zorluk aşınmadır. Titan Kaya Serisi başlıklarının buton dişleri ve gövdesi, abrazif zeminde uzun süre form koruyacak şekilde ısıl işlem görmüş çelikten imal edilir. Konik makaralı modellerde yatak ve sızdırmazlık grubu, çamurun içeri sızıp yatakları öğütmesini engelleyecek biçimde tasarlanır.
Sonuç saha açısından nettir: daha fazla delinen metre, daha az başlık değişimi ve daha düşük işletme maliyeti. Yıpranan dişler, uygun modellerde talebe göre yenilenerek başlık yeniden kullanıma kazandırılabilir.

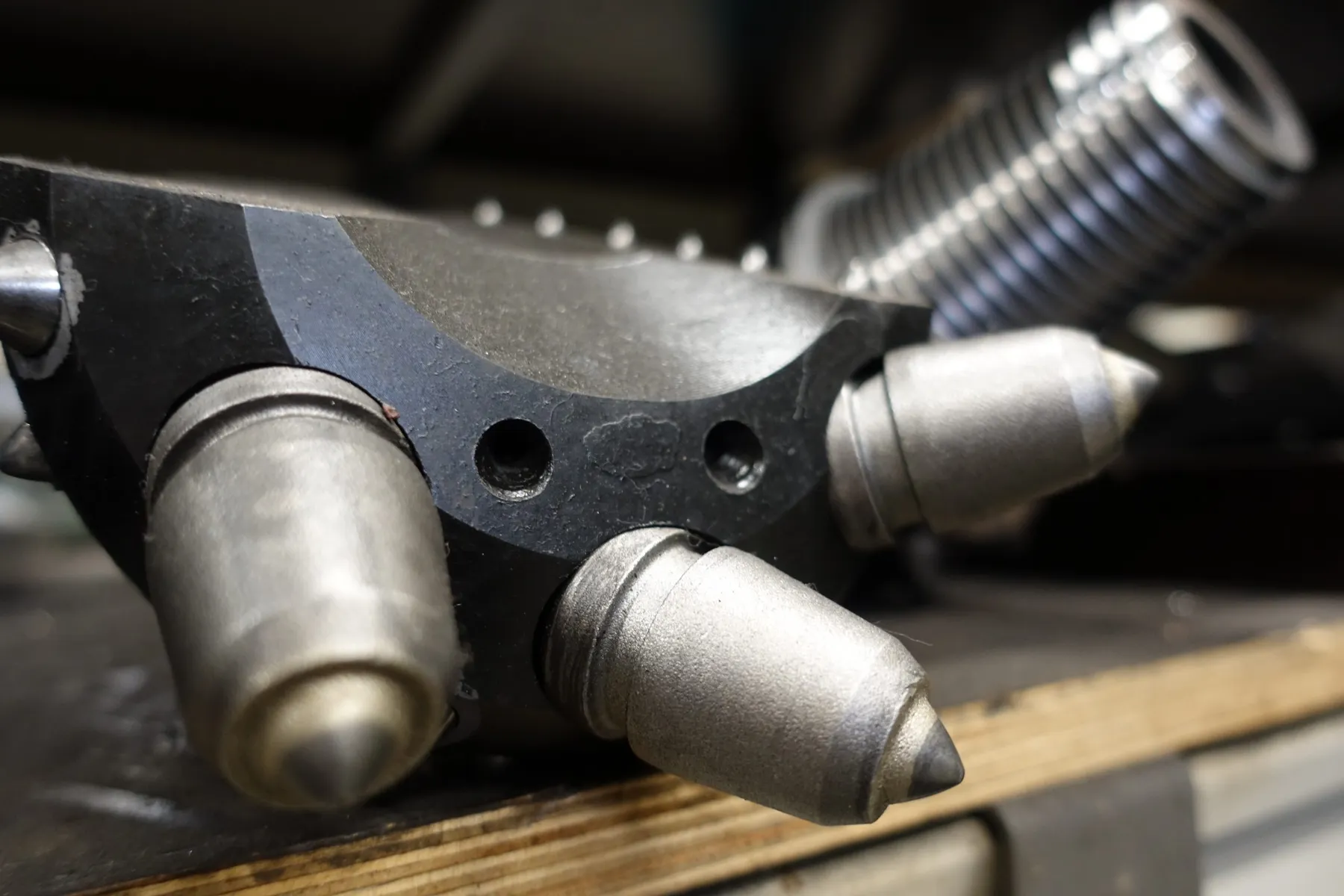

Projenize uygun çap, diş düzeni ve gövde tipi
Kaya delgi başlıkları, delinecek deliğin çapına ve zemin sertliğine göre farklı boy, diş yoğunluğu ve gövde formunda üretilir. Küçük çaplı pilot geçişlerden büyük çaplı genişletme (reaming) işlemlerine kadar geniş bir aralığı kapsar. Doğru seçim; zemin sınıfı, hedef çap, makine torku ve çamur debisinin birlikte değerlendirilmesiyle yapılır.
En verimli sonucu almak için makine markanızı, tij dişinizi ve varsa zemin etüdünüzü paylaşın; projenize en uygun başlığı birlikte belirleyelim.

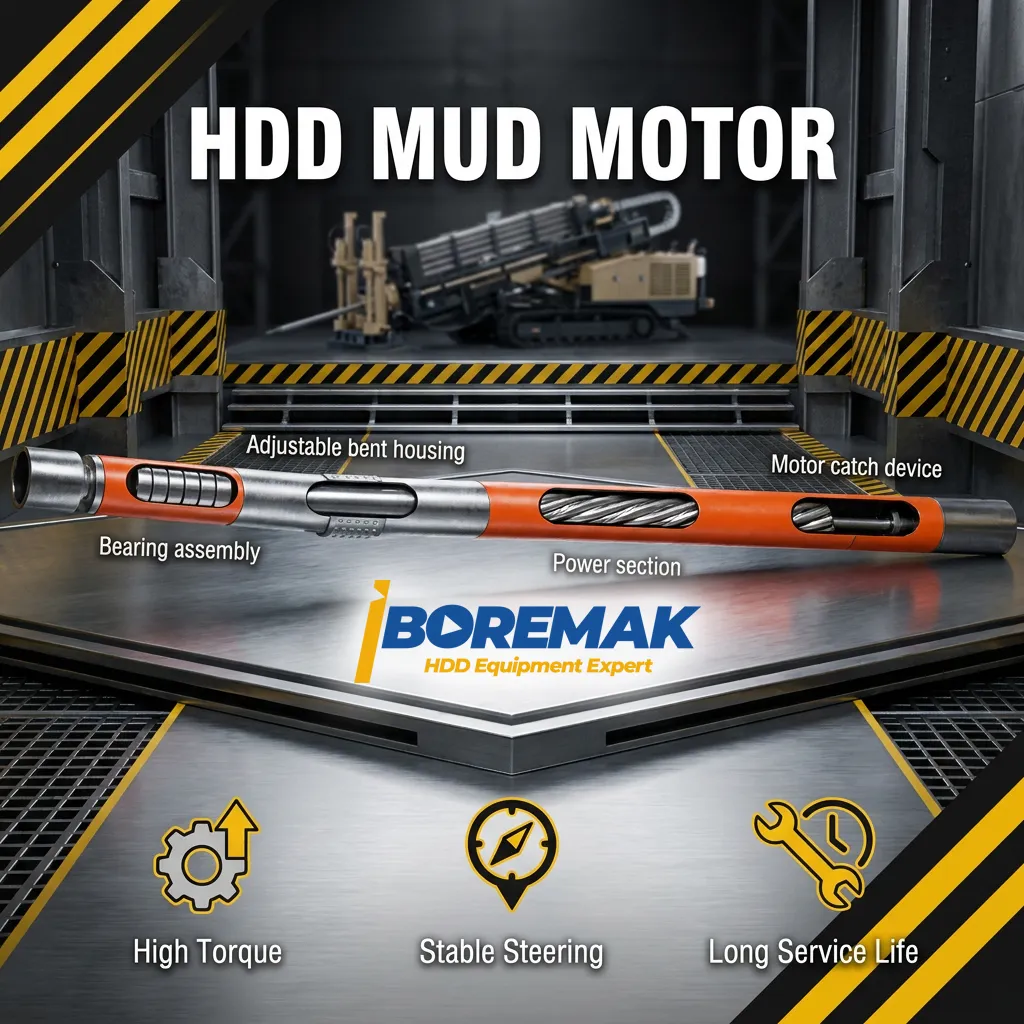

Mud motor teknolojisi nasıl çalışır?
Mud motor, sondaj sıvısının basıncını doğrudan delgi başlığında dönme hareketine çeviren pozitif deplasmanlı bir tahrik ünitesidir. Temeli, içi boşluklu bir elastomer statorun içinde dönen helisel bir rotordan oluşan Moineau (progressive cavity) prensibine dayanır. Makineden gelen bentonit çamuru, rotor ile stator arasındaki spiral boşlukları doldururken rotoru sürekli bir dönüşe zorlar; bu dönüş, tijin tamamını çevirmeye gerek kalmadan yalnızca uçtaki başlığa yüksek torkla aktarılır.

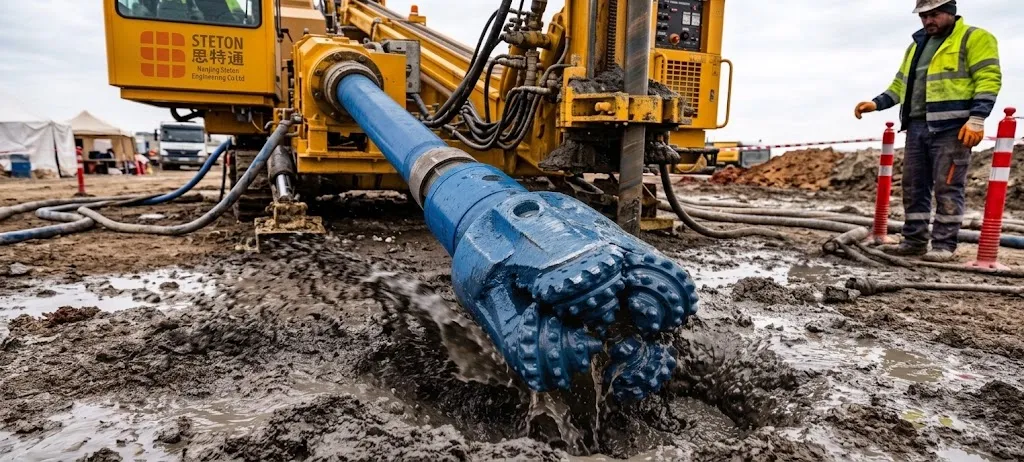

Bu bağımsız tahrik, yatay sondajın en zorlu senaryosu olan sert kaya geçişlerinde belirleyicidir. Makine yalnızca çamuru pompalar ve tiji iterken, kayayı kırma işini uçtaki motor–başlık ikilisi üstlenir; böylece sert formasyonda bile kararlı ilerleme ve çok daha hassas bir yönlendirme elde edilir.
Debi, devir ve tork ilişkisi
Mud motorun gücü iki değişkenle yönetilir: debi ve fark basıncı. Motorun devri (RPM), içinden geçen çamur debisiyle neredeyse doğru orantılıdır; pompa debisini artırdığınızda uç daha hızlı döner. Ürettiği tork ise motorun giriş ve çıkışı arasındaki fark basıncına bağlıdır; başlık zemine yüklendikçe fark basıncı ve tork yükselir.
Devir–tork dengesi, rotor–statorun lob sayısıyla belirlenir. Az loblu yapılar (örneğin 1:2) yüksek devir–düşük tork verir; çok loblu yapılar (örneğin 5:6, 7:8) düşük devir–yüksek tork üreterek sert kaya ve büyük çaplı başlıklar için tercih edilir. Titan Motor Serisi'nde lob konfigürasyonu, hedeflenen zemin sınıfı ve delik çapına göre seçilir.
Sahadan: Motor daima üretici debisi aralığında çalıştırılmalıdır. Dikme borusu (standpipe) basıncındaki ani yükseliş, başlığın fazla yüklendiğini ve motorun stall (kilitlenme) sınırına yaklaştığını gösterir; bu durumda ilerleme baskısı azaltılmalı, kilitlenme olursa besleme kesilip motor rahatlatıldıktan sonra kademeli yeniden yüklenmelidir.
Çamur basıncından yüksek tork

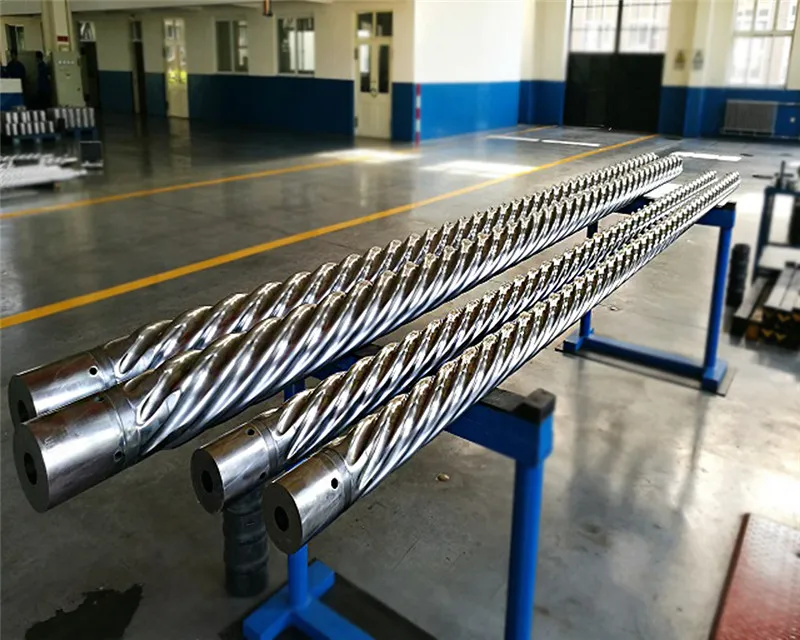

Mud motorun kalbindeki rotor–stator grubu, çamur debisini mekanik torka çeviren asıl birimdir. Çelik rotor, aşınmaya dayanıklı bir elastomerle kaplı statorun içinde eksantrik (yalpalayan) bir yörüngede döner; her dönüşte sıvı bir sonraki kapalı boşluğa itilir ve kesintisiz bir tahrik sağlanır.
Debi arttıkça devir, yük arttıkça fark basıncı ve dolayısıyla tork yükselir. Titan Motor Serisi, yüksek debi altında dahi ısınmayı ve iç kaçağı sınırlayan, kararlı tork üreten bir rotor–stator geometrisiyle tasarlanmıştır.
Sert zeminde hassas yön kontrolü
Mud motor, tij dizisini döndürmeden yalnızca ucu döndürdüğü için yönlendirmede eşsiz bir hassasiyet sunar. Gövdedeki eğim (bent housing) açısı, hattı istenen yörüngeye oturtmayı sağlar: tij döndürülmeden itildiğinde motor, eğimin gösterdiği yöne doğru "kayarak" (sliding) sapma verir; düz ilerlemek gerektiğinde ise tüm dizi yavaşça döndürülerek (rotating) eğimin etkisi nötrlenir.
Yönlendirme (steering) probu ile birleştirildiğinde, sert kaya içinde bile planlanan güzergâh metre metre takip edilebilir. Bu özellik, özellikle nehir, yol ve altyapı altı gibi uzun ve derin geçişlerde yön sapmasını en aza indirir.
Titan Motor Serisi, Titan Kaya Serisi başlıklarıyla tek bir sistem olarak çalışacak biçimde tasarlanmıştır; motor devri, tork sınıfı ve bağlantı dişleri başlığın çapı ve diş yapısıyla eşleştirildiğinde sert zeminde maksimum delme hızı ve yön hassasiyeti elde edilir.
Dayanıklı gövde, bakım ve yedek parça

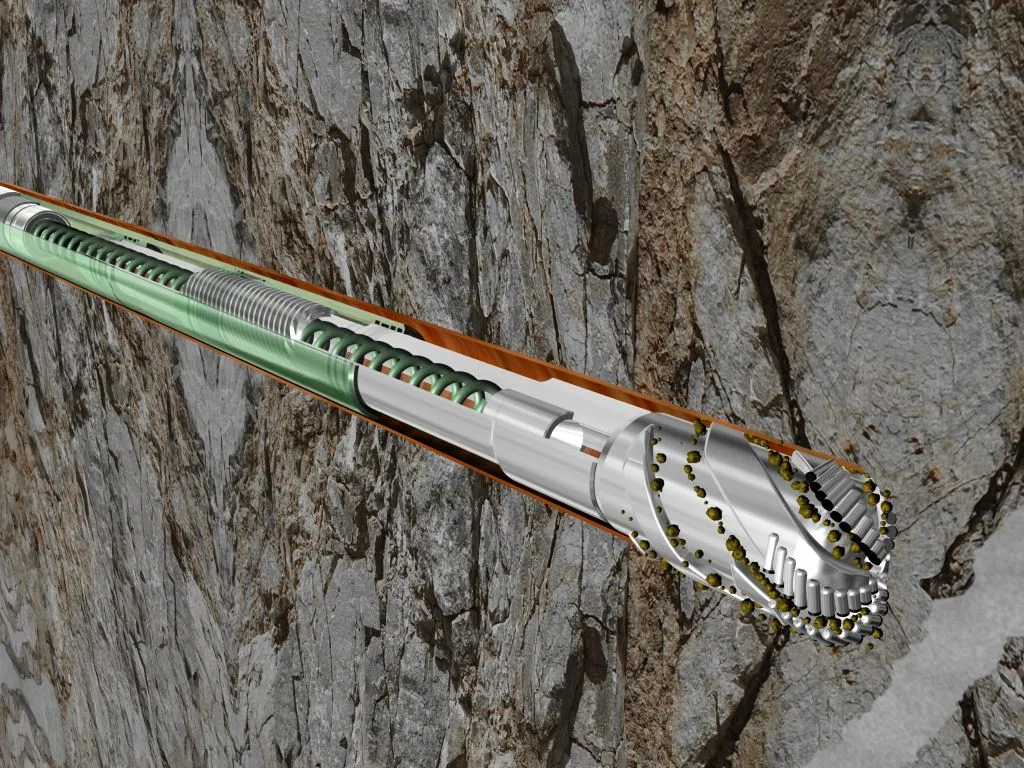

Motorun alt ucundaki yatak grubu (bearing pack), başlığa uygulanan eksenel baskıyı (WOB) ve radyal yükleri karşılayarak dönüşü başlığa aktarır. Titan Motor Serisi gövdesi, abrazif çamur ve sürekli titreşim altında uzun ömür sağlayacak yüksek dayanımlı çelikten imal edilir.
Bakım ve rodaj. İlk çalıştırmada motor düşük yükle ısıtılarak rodaj yapılmalı; elastomer stator çamur akışı olmadan çalıştırılırsa (susuz) sürtünme ısısıyla kısa sürede yanacağından, delgiye başlamadan sirkülasyon kurulmalıdır. Aşınan rotor–stator ve yatak grubu sahada ekonomik biçimde yenilenebilir.
Yedek parça ve teknik destek. Rotor, stator, yatak grubu ve bağlantı parçaları stoktan temin edilir; kurulum, periyodik bakım ve arıza durumunda destek sağlanır. Servis geçmişini takip ederek stator ve yatak yenileme dönemlerini önceden planlamanıza yardımcı oluruz.
İhtiyacınıza en uygun motor–başlık ikilisini; zemin etüdünüz ve makine markanız üzerinden birlikte seçelim.
