Üzerinden takip (walkover) dedektör nedir?

Üzerinden takip (walkover) dedektörü, yatay sondajda delme kafasının yer üstünden takip edilmesini sağlayan sistemdir. Kafanın hemen arkasındaki housing içine yerleştirilen bir verici (sonde / transmitter), elektromanyetik bir sinyal yayar. Operatör, elindeki alıcı (lokatör) ile kafanın tam üzerinde yürüyerek (walkover) bu sinyali okur ve kafanın konumunu, derinliğini, eğimini (pitch) ve dönüş açısını (roll) anlık olarak belirler.

Alıcı bu verileri telemetri ile makinedeki uzaktan ekrana (display) aktarır; böylece hem lokatör operatörü hem de operatör aynı bilgiyi aynı anda görür. Kısacası walkover sistemi, sürücünün yer altını "görmesini" sağlayan gözü ve kulağıdır.

Walkover takip prensibi

Nasıl çalışır?

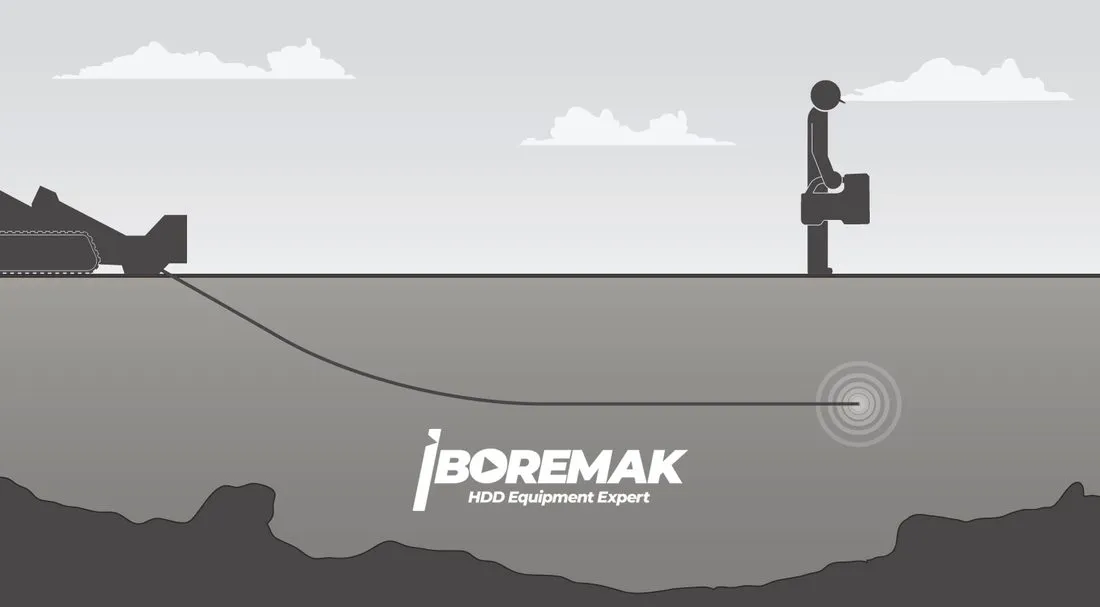

Housing içindeki verici, seçilen frekansta sürekli bir sinyal yayar. Operatör alıcıyı zeminde gezdirerek sinyalin tepe noktasını bulur; ön ve arka lokasyon noktalarını hizalayarak kafanın yatay konumunu santimetre hassasiyetinde işaretler. Aynı ekranda derinlik, eğim ve dönüş açısı okunur.

Bu bilgiler ışığında sürücü, kafayı gerçek zamanlı olarak yönlendirir: hedefe kilitlenir, mevcut altyapıların (elektrik, doğalgaz, su, haberleşme) üzerinden/altından güvenle geçer ve planlanan kotu (grade) korur. Doğru takip; isabetli geçiş, altyapı hasarının önlenmesi ve daha hızlı tamamlama demektir.

Alıcı (lokatör) ve uzaktan ekran

Alıcı ve uzaktan ekran (display)

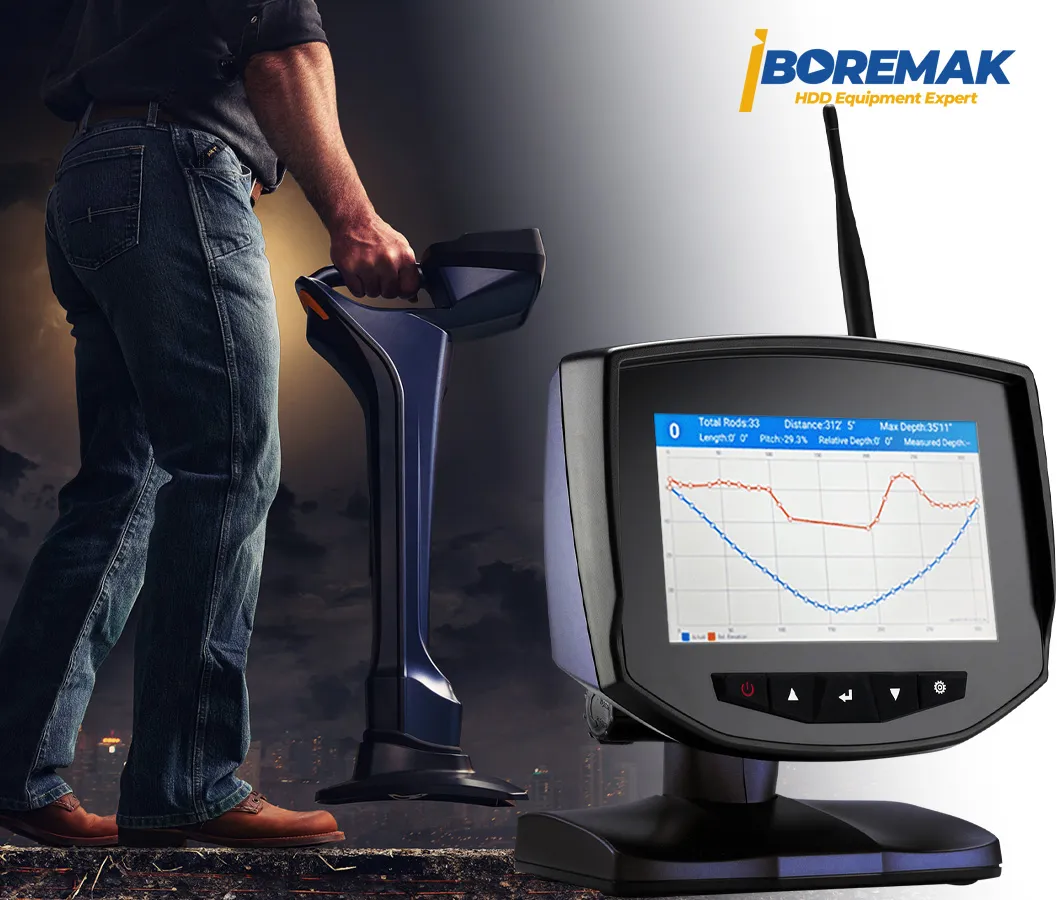

Sistem iki ana parçadan oluşur: sahada gezdirilen el tipi alıcı (lokatör) ve makine başındaki uzaktan ekran. İkisi arasındaki telemetri bağlantısı 1,2 km'ye kadar menzile sahiptir; 4 radyo kanalı sayesinde yoğun ortamda bile kesintisiz veri akar.

Uzaktan ekran, 7 inç renkli dokunmatik LCD'siyle derinlik, eğim, dönüş açısı ve sinyal grafiğini net gösterir; dahili veri kaydı (data logging) ile geçiş kaydedilebilir. Böylece lokatör operatörü ile sürücü tam bir uyum içinde çalışır.

Yüksek sinyal gücü ve çoklu frekans

Çoklu frekans ve yüksek sinyal gücü — GL farkı

Walkover sistemlerinin en zorlandığı yer, yoğun interferans (parazit) içeren sahalardır: elektrik hatları, demirli (donatılı) beton, tramvay hatları, yoğun altyapı… Tek frekanslı basit lokatörler bu ortamlarda sinyali kaybeder ve derinlik/konum hatalı okunur.

GL dedektörleri ise 16 frekansı ve patentli çift frekans (double frequency) hesap algoritmasını kullanarak birden fazla frekansı aynı anda değerlendirir. Böylece parazitli alanlarda bile güçlü ve stabil bir sinyal verir, işi aksatmaz. Bu sayede sistem 110 metreye varan derinliklerde dahi güvenilir okuma sağlar.

Sahadaki katkısı doğrudandır: daha az başarısız/iptal geçiş, daha isabetli hedefleme ve daha az risk. Bir HDD projesinde doğru lokasyon, en yüksek getirili yatırımlardan biridir.

Farklı boy ve frekansta vericiler

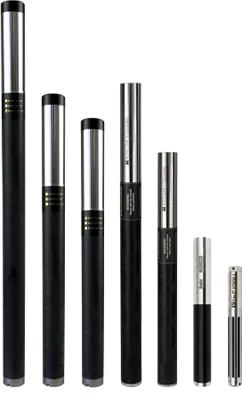

Vericiler (transmitter / sonde)

Vericiler; housing çapına, geçiş derinliğine ve zemin koşullarına göre farklı boy ve güçlerde sunulur. GL'nin ECHO serisi (ECHO50, ECHO50XF, ECHO60, ECHO70, ECHO75XF, ECHO90, ECHO110) ve XNEEDLE, geniş bir uygulama yelpazesini kapsar.

Kısa vericiler dar housing'ler ve sığ geçişler için idealken; yüksek güçlü modeller derin ve uzun geçişlerde stabil sinyal sağlar. Verici seçimi; alıcı, housing ve geçiş profiliyle birlikte planlandığında en verimli sonucu verir.

ECHO vericileri, sondaj sırasındaki darbe, ısı ve titreşime dayanacak şekilde sağlam paslanmaz gövdede üretilir. Yüksek sıcaklık toleransı (100°C altı) ve IP67 koruma sınıfı, zorlu saha koşullarında güvenli çalışma sağlar. Şarj edilebilir lityum bataryaları, güç moduna göre uzun çalışma süresi sunar; farklı batarya seçenekleriyle (21700 / 261020) hem yüksek güç hem uzun ömür arasında ihtiyaca göre seçim yapılabilir.

Dayanıklı taşıma çantası

Taşıma çantası ve saha dayanıklılığı

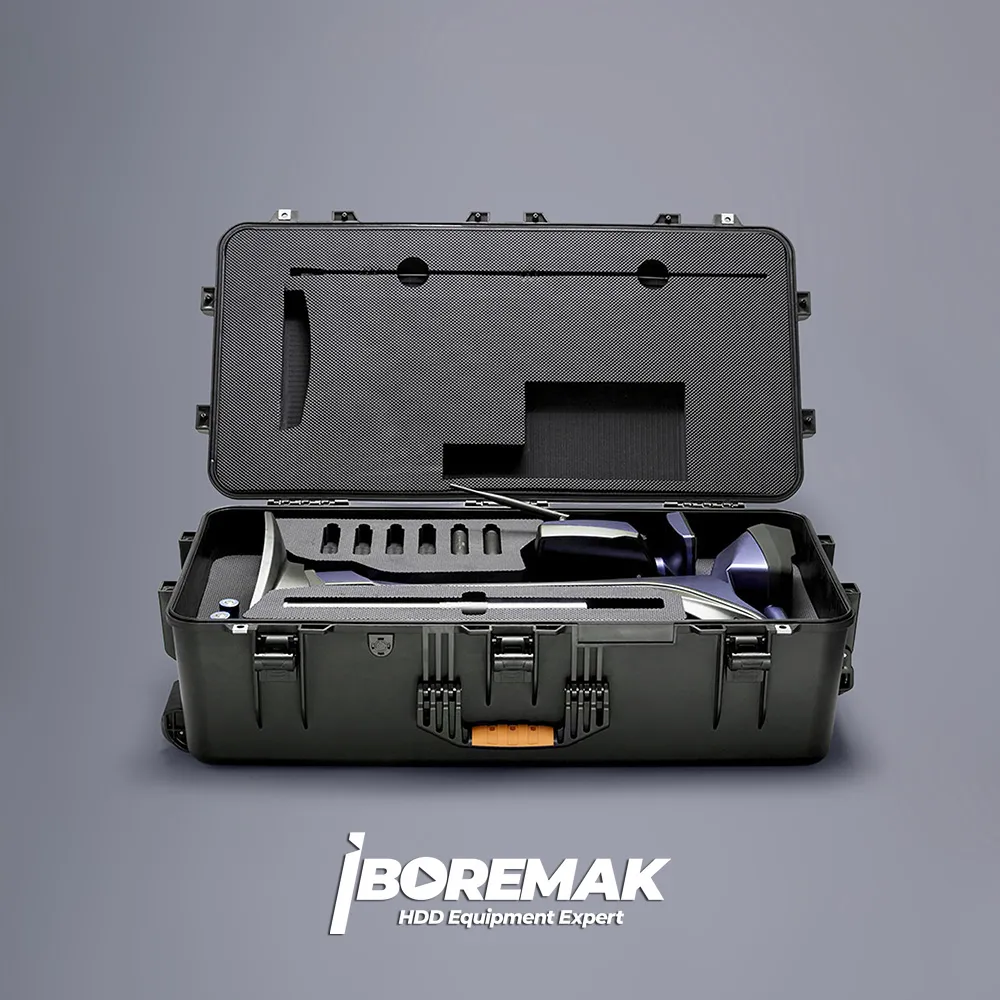

Alıcı, ekran ve vericiler; darbelere ve suya dayanıklı sağlam taşıma çantasında korunur. Kalıplı iç süngeri sayesinde her parça kendi yuvasında güvenle taşınır, sahada hızlıca kurulur.

Bu, hassas elektroniğin uzun ömürlü olmasını sağlar ve sürekli sahada gezen bir ekip için ekipman güvenliği demektir.

Alıcı (Lokatör) — Teknik Özellikler

Frekans16 frekans: K32 / K62 / 1 / 2 / 10 / 12 / 16 / 19 / 22 / 25 / 28 / 31 / 36 / 41 KHz
UyumlulukXNEEDLE, ECHO50, ECHO50X, ECHO50XF, ECHO60, ECHO75XF, ECHO70, ECHO90, ECHO110
Telemetri4 radyo kanalı, 1,2 km'ye kadar menzil
Koruma sınıfıIP65
BataryaŞarj edilebilir lityum, 12,5 V
Batarya ömrü50 saat
Boyut71 × 16 × 33 cm
Ağırlık3,7 kg

Uzaktan Ekran (Display) — Teknik Özellikler

Telemetri4 radyo kanalı, 1,2 km'ye kadar menzil
Veri kaydıDahili (inbuilt data logging)
Ekran7 inç renkli LCD dokunmatik
BataryaŞarj edilebilir lityum, 12,5 V
Batarya ömrü50 saate kadar
Koruma sınıfıIP65
Boyut22 × 14 × 22 cm
Ağırlık2,2 kg

Verici (ECHO50XF) — Teknik Özellikler

Frekans16 frekans: K32 / K62 / 1 / 2 / 4 / 7 / 10 / 12 / 16 / 19 / 22 / 25 / 28 / 31 / 36 / 41 KHz
Güç21700 şarjlı lityum batarya / 261020 lityum batarya
Batarya ömrü21700 (4,2 V): 6,5 s tam güç · 25 s normal güç — 261020 (3,6 V): 15,5 s tam güç · 60 s normal güç
Derinlik menzili40 m normal güç · 50 m tam güç
Sıcaklık100°C altı
Koruma sınıfıIP67
Boyutφ3,2 × 38 cm
Ağırlık0,7 kg
Batarya gerilimi2,8 V – 4,2 V

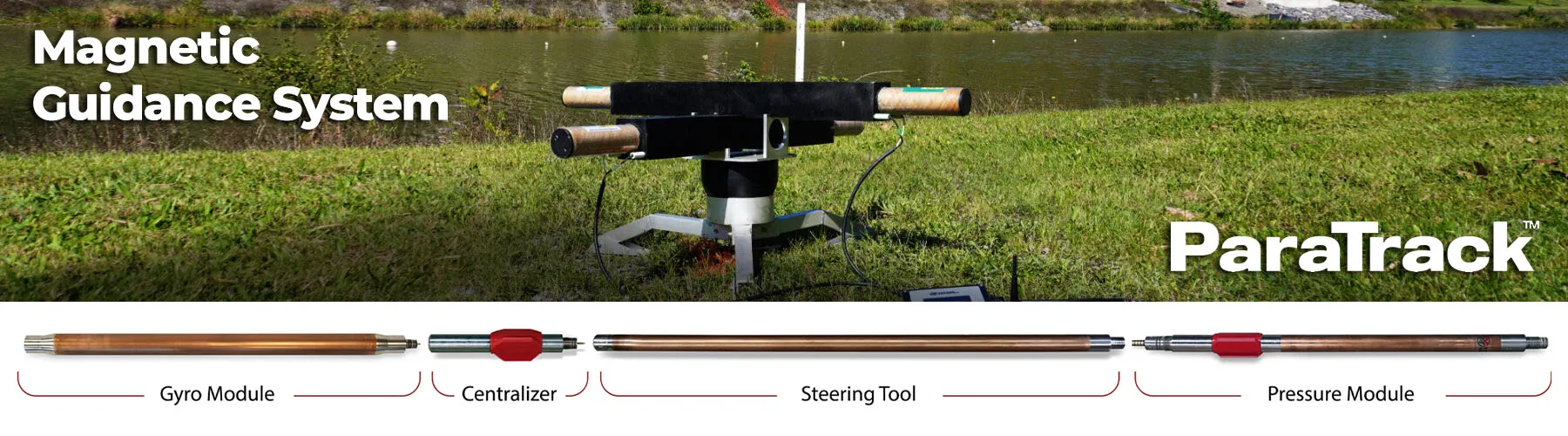

ParaTrack manyetik kılavuz sistemi
ParaTrack ABIA — At-Bit Inclination Assembly modülü
ParaTrack MI — Magnetic Intersect (manyetik kesişim) modülü
ParaTrack GM — Gyro Module (jiroskop modülü)
ParaTrack BTS — Beacon Tracker System
ParaTrack ST — Steering Tool (yönlendirme aracı)
ParaTrack P2 — AC Wire Guidance (yüzey bobini kılavuzu)
ParaTrack MI — Magnetic Intersect modülü
ParaTrack PM — Pressure Module (basınç modülü)

Manyetik Kılavuz Sistemleri (MGS / ParaTrack) nedir?

Manyetik Kılavuz Sistemleri (Magnetic Guidance System – MGS), üzerinden takibin (walkover) mümkün olmadığı yatay sondaj geçişlerinde delme kafasının yer üstünden bağımsız olarak, yüksek doğrulukla konumlandırılmasını sağlayan gelişmiş yönlendirme teknolojisidir. Nehir, deniz, liman ve otoyol altı geçişleri; walkover menzilini aşan derin hatlar; ya da yüzeyin trafik, su veya yoğun altyapı nedeniyle erişilemez olduğu sahalar bu sistemin klasik uygulama alanlarıdır.

Boremak'ın sunduğu ParaTrack sistemi, sektörün en güvenilir MGS çözümlerinden biridir. Temel çalışma prensibi, geçiş güzergâhı boyunca kontrollü ve bilinen bir manyetik alan oluşturmak ve delme kafasındaki hassas sensörlerin (manyetometre + ivmeölçer) bu alanı ölçerek kafanın konumunu (X, Y, Z), azimutunu, eğimini ve dönüş açısını hesaplamasıdır. Ölçüm bilinen bir referansa dayandığı için sonuç derinlikten ve yüzeydeki manyetik parazitlerden bağımsızdır. Bu da MGS'i, walkover'ın çaresiz kaldığı en zorlu geçişlerin standart çözümü yapar.

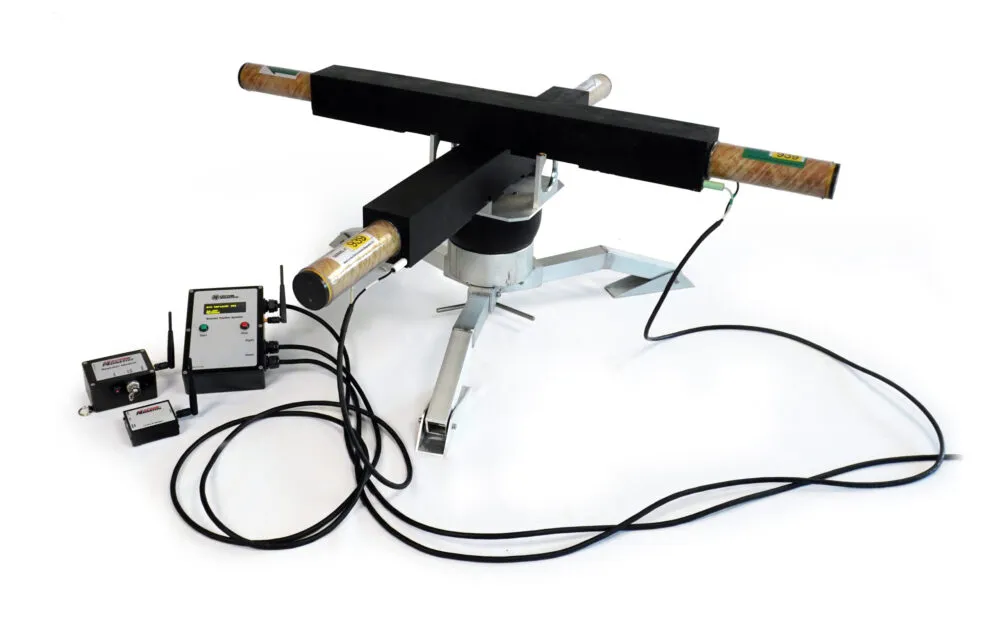

ParaTrack prob ve manyetik alan ölçümü

Nasıl çalışır? Prob ve referans manyetik alan

MGS'in kalbi, delme kafasının hemen arkasına yerleştirilen prob (sensör ünitesi) ile yüzeyde ya da hat üzerinde oluşturulan referans manyetik alandır. Prob, üç eksenli manyetometre ve ivmeölçerlerle hem yapay manyetik alanı hem de yerçekimini ölçer; bu verilerden kafanın uzaydaki tam konumu ve yönelimi hesaplanır.

Klasik walkover'da alıcı, kafanın tam üzerinde yürüyerek sinyali okur ve derinlik arttıkça hassasiyet hızla düşer. MGS'te ise konum, matematiksel olarak bilinen bir alana göre çözülür; bu nedenle onlarca metre derinlikte ve yüzeyde yürünemeyen yerlerde dahi santimetre mertebesinde doğruluk korunur.

Ölçümler gerçek zamanlı olarak yüzeydeki bilgisayara aktarılır; yazılım kafanın konumunu plan üzerinde canlı gösterir ve sürücüye anlık düzeltme verileri sunar. Böylece uzun ve kör geçişlerde bile hat, tasarlanan güzergâhtan sapmadan ilerler.

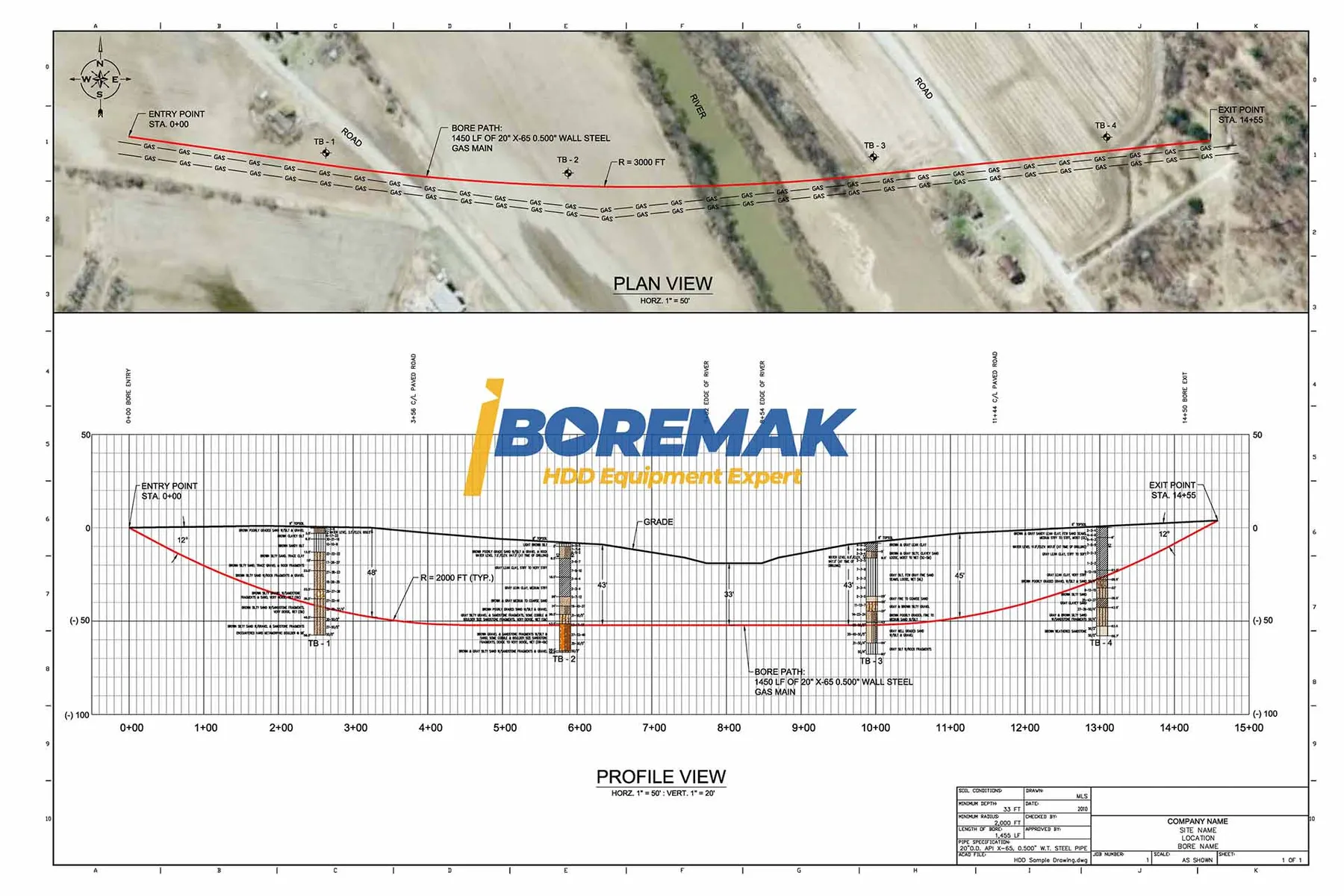

Yüzey bobini (surface coil) düzeni

Yüzey bobini (surface coil) yöntemi

En yaygın MGS yöntemi yüzey bobinidir (surface coil). Geçiş güzergâhının üzerine, önceden ölçülüp koordinatlandırılmış bir kablo ilmeği (bobin) düzeni serilir ve içinden akım geçirilerek bilinen bir manyetik alan üretilir. Kafadaki prob bu alanı ölçtükçe, sistem kafanın bobine göre tam konumunu üçgenleme (triangülasyon) ile belirler.

Bobin bir kez hassas biçimde konumlandırıldığında, tüm geçiş boyunca sabit ve güvenilir bir referans oluşturur; böylece uzun ve derin hatlarda bile sapma en aza iner. Yöntem; tarla, sığ su, su üstü platform gibi güzergâh üzerinde yüzeye erişimin mümkün olduğu projelerde çok yüksek doğruluk sağlar.

Bobinin şekli ve akımı projenin geometrisine göre planlanır; birden fazla bobin, uzun geçişlerde referansın kesintisiz sürmesini sağlar.

Gyro (jiroskop) yöntemi — parazitten bağımsız yön

Bazı sahalarda yüzeye bobin sermek mümkün değildir (yoğun trafik, geniş su geçişleri, çelik boru/kılıf içi) ya da ortam manyetik olarak çok gürültülüdür. Bu koşullarda gyro (jiroskop) destekli ölçüm devreye girer. Gyro takımı, yönü (azimut) Dünya'nın manyetik alanına veya bir bobine ihtiyaç duymadan, ataletsel (inertial) ölçümle belirler.

Bu sayede çelik yapıların, donatının veya diğer altyapıların manyetik parazit yarattığı ortamlarda dahi kafanın yönü ve konumu kesintisiz izlenebilir. Manyetik bozulmalardan etkilenmemesi, gyro'yu özellikle kritik ve yüksek hassasiyet gerektiren geçişlerde vazgeçilmez kılar.

Gyro yöntemi çoğu zaman bobin yöntemiyle birlikte, tamamlayıcı olarak kullanılır; iki yöntemin verisi birleştirildiğinde konum çözümü hem daha sağlam hem de daha doğru olur.

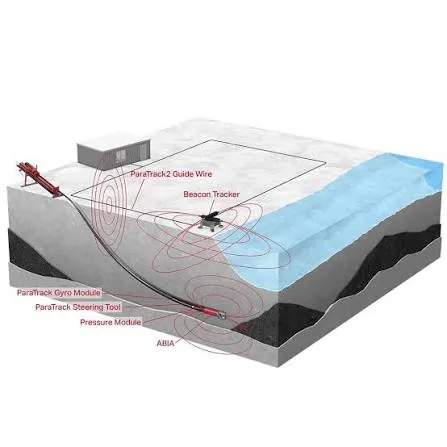

MGS uygulama alanları

MGS ne zaman kullanılır? Avantajları

MGS; walkover'ın yetersiz kaldığı her yerde en güçlü çözümdür. Başlıca kullanım alanları: derin geçişler (walkover menzilinin, genellikle ~15–20 m'nin ötesi), uzun geçişler (nehir, liman, körfez ve otoyol altı gibi yüzeyden takip edilemeyen crossing'ler) ve parazitli/erişilemez sahalar (yoğun trafik, elektrik hatları, donatılı beton veya su üstü).

Sağladığı faydalar da nettir: derinlikten bağımsız yüksek doğruluk, yüzey parazitine karşı dayanıklılık, uzun hatlarda sapmanın en aza inmesi ve walkover ile imkânsız olan geçişlerin güvenle tamamlanması.

Kısacası MGS, en zorlu HDD projelerinde hedefe kilitlenmeyi mümkün kılar; doğru planlanmış bir manyetik kılavuz, hem geçişin başarısını hem de çevredeki mevcut altyapının güvenliğini güvence altına alır.

Intersect (kesişen) sondaj yöntemi

Intersect drilling (kesişen sondaj) nedir?

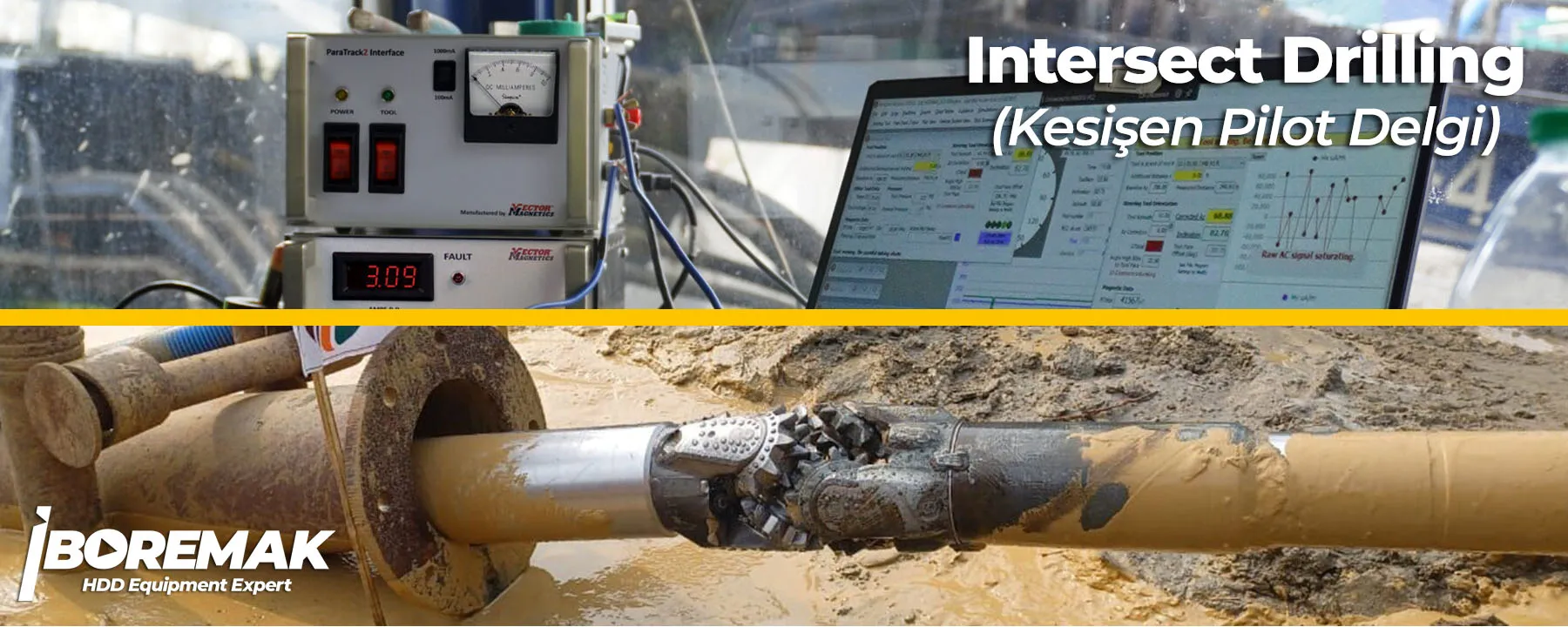

Intersect drilling (kesişen / buluşan sondaj), tek bir makinenin kapasitesini aşan çok uzun geçişlerde kullanılan ileri bir HDD tekniğidir. Bu yöntemde geçişin iki ucundan iki ayrı makine aynı anda delmeye başlar ve iki pilot deliğin yer altında, önceden belirlenen bir noktada birbiriyle kesişmesi (buluşması) hedeflenir.

Bu buluşmanın milimetrik hassasiyetle gerçekleşmesi ancak güçlü bir manyetik kılavuz sistemiyle mümkündür. ParaTrack'te kafalardan biri bilinen bir manyetik alan kaynağı (bobin/beacon) taşırken, karşıdan gelen diğer kafadaki prob bu alanı ölçerek hedefe doğru yönlendirilir; iki kafa yaklaştıkça sistem sapmayı sürekli düzelterek kusursuz bir kesişme sağlar.

Intersect yöntemi; çok uzun nehir ve deniz geçişlerinde her iki taraftan daha kısa, daha kontrollü delme yaparak toplam riski azaltır, daha büyük çaplara ve çok daha uzun mesafelere imkân tanır. Bu da onu, dünya çapındaki en iddialı altyapı geçişlerinin vazgeçilmez yöntemi hâline getirir.

ParaTrack ile intersect uygulaması

ParaTrack ile intersect ve uzun geçişler

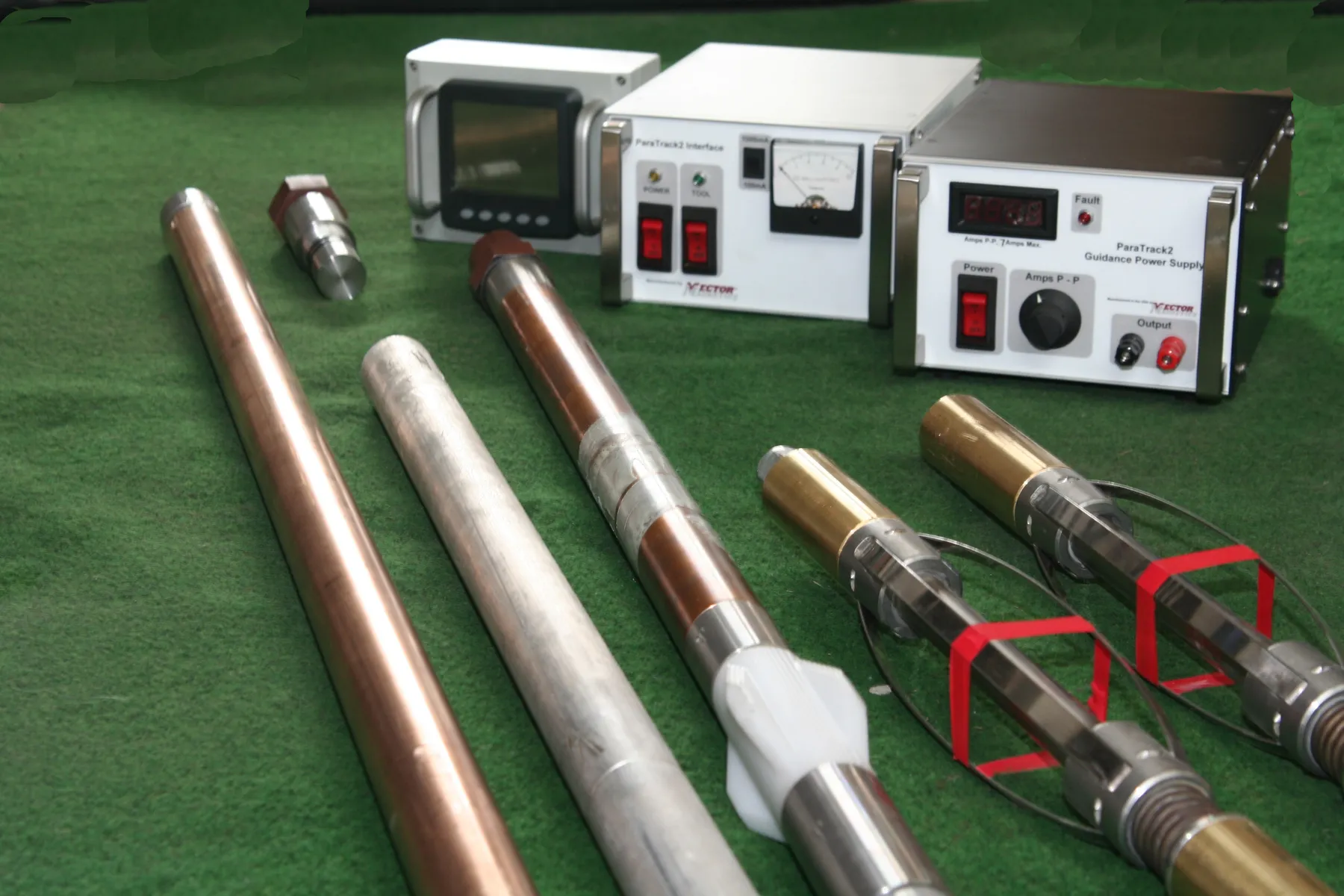

ParaTrack, intersect uygulamalarında iki delme ekibini tek bir hedefte buluşturan referans sistemini sağlar. Bir taraftaki kafa verici (source) bobinini, diğer taraftaki kafa ise prob'u taşır; sistem iki kafa arasındaki bağıl konumu gerçek zamanlı hesaplayarak sürücülere anlık düzeltme verileri sunar.

Bu yaklaşım, tek makineyle ulaşılamayacak uzunluktaki geçişleri (kilometrelerce) uygulanabilir kılar ve her iki taraftan da daha yönetilebilir bir delme süreci sağlar.

Projenizin uzunluğunu, derinliğini, zemin profilini ve geçiş koşullarını paylaşın; walkover, yüzey bobini, gyro veya intersect yöntemlerinden hangisinin en uygun olduğunu ve gereken ekipman setini birlikte belirleyelim.
