Tarama kafası (reamer) nedir?
Tarama kafası (reamer / geri genişletme başlığı), yatay sondajda pilot deliğin, ürün borusunun rahatça çekilebileceği çapa genişletilmesini sağlayan takımdır. Pilot delgi tamamlandıktan sonra uçtaki yönlendirme başlığı sökülür, yerine tarama kafası bağlanır ve tij dizisi giriş çukuruna doğru geri çekilirken (back-reaming) delik hedef çapa açılır.
Tarama kafası yalnızca zemini kesmez; pompalanan sondaj çamurunu kesintilerle karıştırıp akışkanlaştırır, delik cidarını sıvayarak stabilize eder ve ürün borusunun geçeceği temiz bir kanal hazırlar. Delik genellikle boru dış çapının yaklaşık 1,5 katı (ya da boru çapı + 15 cm) büyüklüğünde açılır; bu halka boşluğu hem borunun sürtünmeden geçmesi hem de çamurun kesintileri yüzeye taşıması için gereklidir.
Doğru tarama kafası seçimi geçişin hızını, güvenliğini ve maliyetini doğrudan belirler. Zemin sınıfına, hedef çapa ve çamur programına uygun seçilmiş bir reamer; daha düşük çekme kuvveti, daha temiz bir delik ve daha uzun boru/makine ömrü demektir. Yanlış seçim ise delik çökmesi, boru sıkışması ve pahalı duruşlar riskini artırır.
Tarama nasıl çalışır? (back-reaming)
Yatay sondajda delik tek seferde hedef çapa açılmaz; kademeli olarak, giderek büyüyen reamerlarla (ön tarama / pre-reaming) genişletilir. Tipik bir uygulamada pilot delik önce orta bir çapa, ardından bir veya birkaç geçişte nihai çapa açılır. Her geçişte deliğin bir önceki çaptan yeterince büyütülmesi, takımın zorlanmadan ve titreşimsiz ilerlemesini sağlar.
Tarama sırasında tij dizisi hem döner hem de geri çekilir. Reamer, döner kesicileri veya bıçaklarıyla zemini keserken pompalanan bentonit çamuru kesintileri akışkanlaştırır ve giriş çukuruna doğru taşır. Gövde üzerindeki nozzle'lar (çamur çıkışları) sıvıyı kesme yüzeyine yönlendirir; böylece hem kesiciler soğur hem de delik tıkanmadan temiz kalır.
Nihai geçişten önce çoğu zaman temizleme (swab) geçişi yapılır: kesme yapmadan, deliği şartlandıran ve kalan kesintileri tahliye eden bir tur. Boru bu temiz ve stabil delikten çekildiğinde çekme kuvveti düşük, sıkışma riski en az olur.

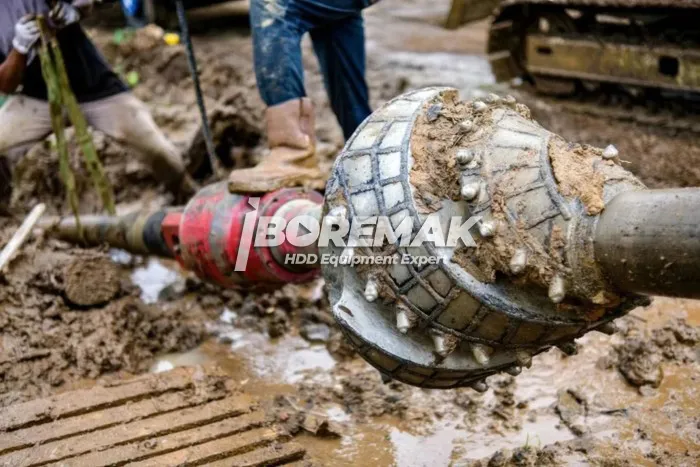

Ürün borusu genellikle reamerin arkasına bir fırdöndü (swivel) üzerinden bağlanır; fırdöndü, takım dönerken borunun dönmesini engeller ve boruyu burulmadan korur.
Zemine göre doğru reamer tipi

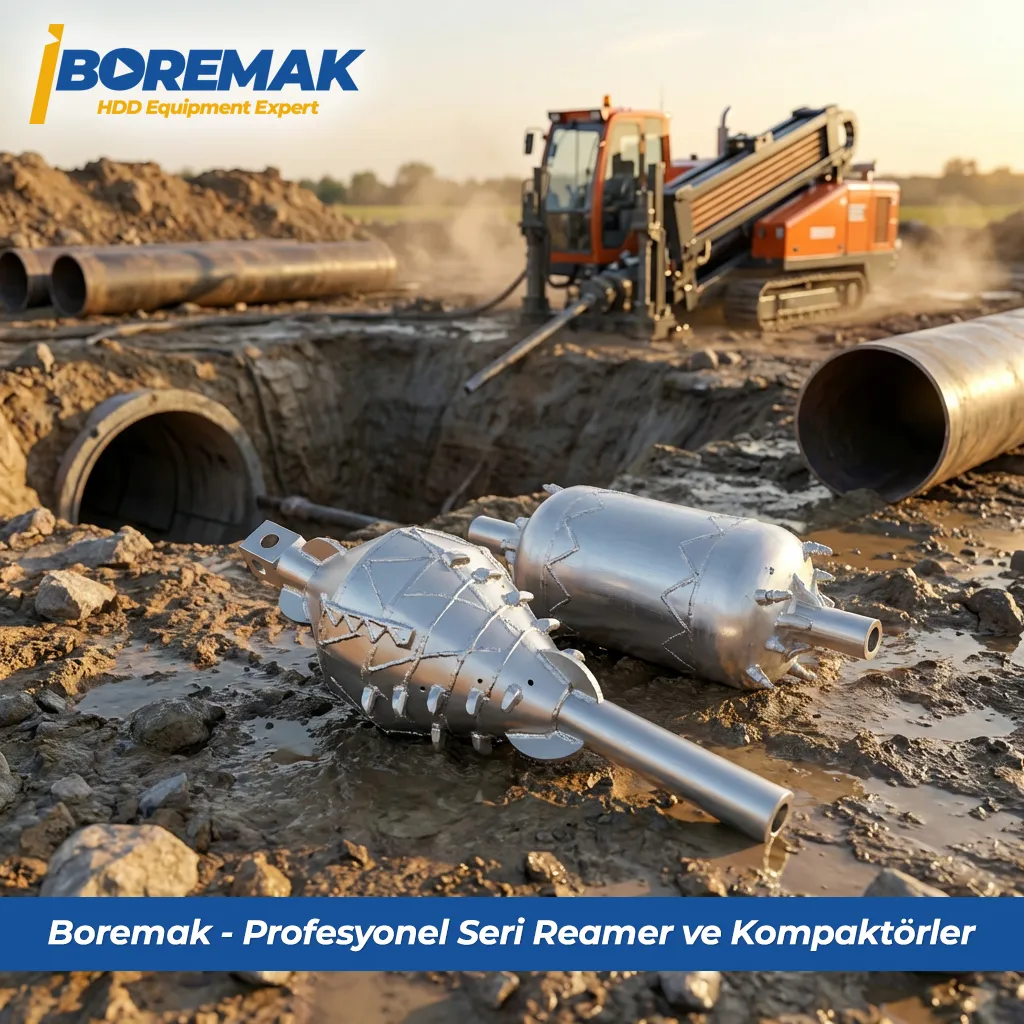

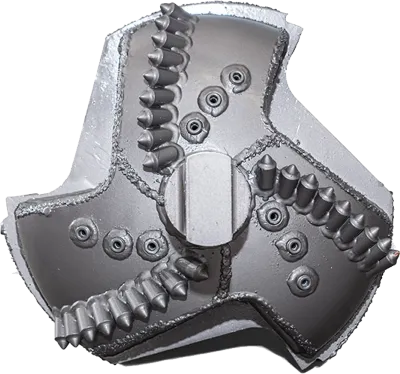

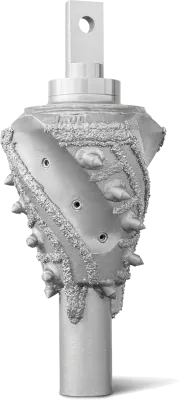

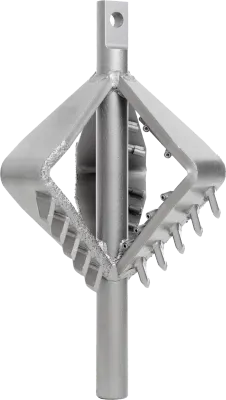

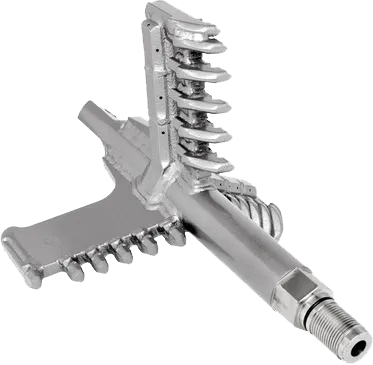

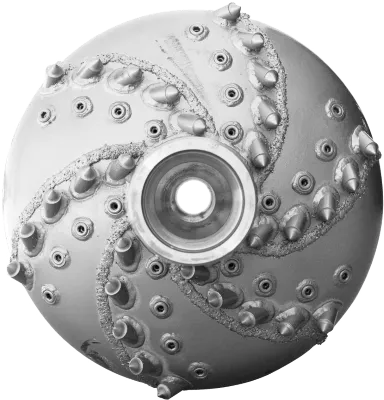

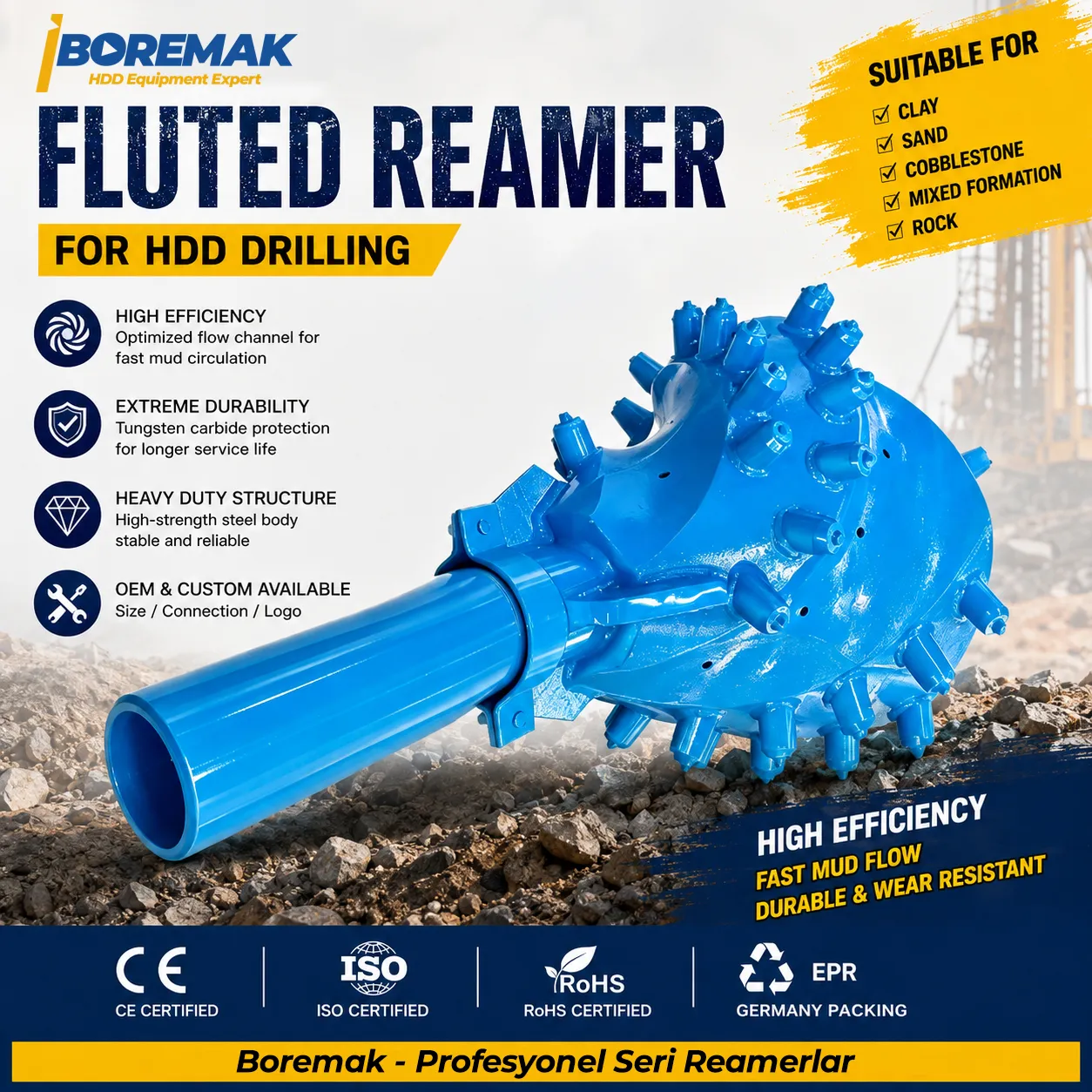

Her zemin sınıfı farklı bir tarama kafası ister. Yumuşak ve yapışkan killerde, zemini kesip çamurla karıştıran spiral kanallı (fluted) ve değiştirilebilir bıçaklı fly-cutter reamerlar tercih edilir; bunlar malzemeyi keser, yoğurur ve akışkan hâle getirir.

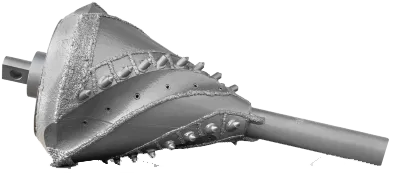

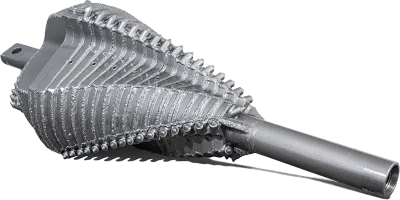

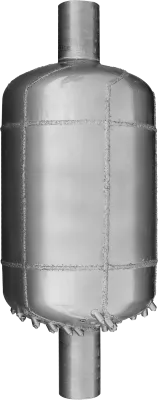

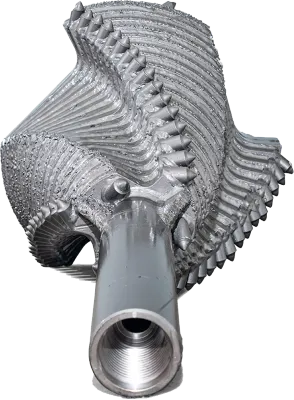

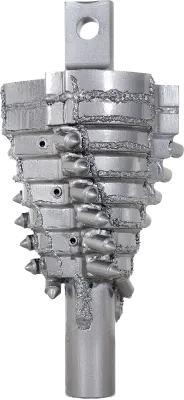

Kumlu, çakıllı ve gevşek granüler zeminlerde ise kesmek yerine delik cidarını dışarı doğru sıkıştırıp sağlamlaştıran sıkıştırmalı / konik (compaction / cone) reamerlar öne çıkar; bu tip, çökmeye eğilimli zeminde deliği ayakta tutar.

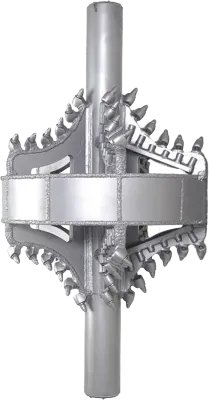

Karışık zeminlerde barrel (namlu) tipi reamerlar; kesme, boyutlandırma (gauge) ve diziyi doğrultma görevini birlikte üstlenir ve çoğu zaman fly-cutter'larla kombine kullanılır. Sert kaya söz konusu olduğunda ise standart bıçaklı reamerlar yetersiz kalır; devreye konik makaralı hole opener girer (aşağıdaki Titan Hole Opener Serisi).
Yanlış tip seçildiğinde delik çöker, çekme kuvveti fırlar ve boru sıkışma riski artar; doğru tip ise işi tek seferde ve temiz bitirir.
Doğru reamer kullanımının sağladığı faydalar

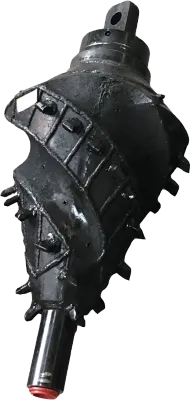

Projeye uygun tarama kafası kullanmanın getirileri sahada net görülür. Doğru delik çapı ve halka boşluğu sayesinde boru gerilmeden geçer, çamur akışı ve kesinti tahliyesi kesintisiz olur.
Düşük çekme (pullback) kuvveti; boru, kaplama ve makine üzerindeki yükü azaltarak ekipman ömrünü uzatır ve daha uzun geçişleri mümkün kılar. Stabil bir delik ile cidar çökmesi, boru sıkışması ve frac-out (yüzeye çamur kaçağı) riski belirgin biçimde düşer.
Sonuçta geçiş daha kısa sürede, daha az duruşla ve daha öngörülebilir bir maliyetle tamamlanır. Kısacası doğru reamer; hız, güvenlik ve verim demektir — ve çoğu zaman tek bir başarısız geçişin maliyeti, doğru takıma yapılan yatırımdan çok daha yüksektir.
Dayanıklı gövde ve değişebilir kesiciler
Boremak tarama kafaları, abrazif zemin ve yüksek tork altında formunu koruyacak yüksek dayanımlı çelikten imal edilir. Kesme yüzeyleri ve aşınmaya en açık bölgeler sert dolgu (hardfacing / tungsten karbür kaynak) ile güçlendirilir; böylece takım gauge'ini (çapını) uzun süre korur.

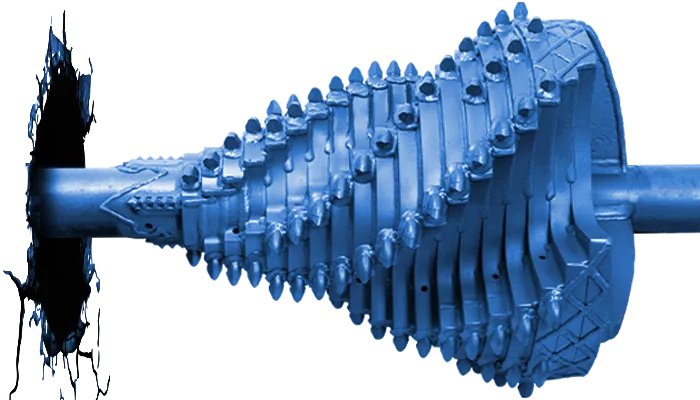

Bıçaklar, dişler ve kesici uçlar cıvatalı / değiştirilebilir olarak tasarlanır. Aşınan parça sahada sökülüp yenilenir, gövde ise yıllarca hizmet vermeye devam eder. Bu yaklaşım, tüm takımı elden çıkarmak yerine yalnızca aşınan parçayı değiştirerek işletme maliyetini düşük tutar.
Bağlantı dişleri tij markanıza ve çapınıza göre işlenir; arka uçta pulling adapter ve fırdöndü (swivel) bağlantısı bulunur. Gövde üzerindeki çamur kanalları (nozzle), sıvının kesme yüzeyine yönlenmesini, kesicilerin soğumasını ve deliğin temiz kalmasını sağlar.
Çap ve bağlantı seçenekleri

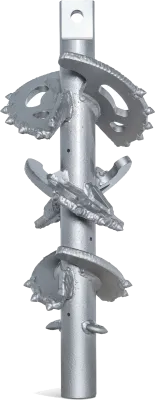

Tarama kafaları, küçük çaplı hizmet hatlarından büyük çaplı altyapı geçişlerine kadar geniş bir çap aralığında üretilir. Uzun ve büyük çaplı geçişlerde tek bir reamer yerine, çapı kademeli büyüten bir reamer seti kullanmak en verimli ve en güvenli çözümdür.
Bağlantı tarafında; kutu/pim (box/pin) dişleri tij dizinize göre işlenir, arka uçta ise ürün borusunu burulmadan çekmek için fırdöndü (swivel) ve pulling eye bulunur. Doğru bağlantı seçimi, tarama sırasında dişlerde zorlanma ve gevşeme riskini ortadan kaldırır.
Hedef boru çapınızı, geçiş uzunluğunu, zemin etüdünüzü ve makine kapasitenizi (tork, çekme kuvveti, çamur debisi) paylaşın; kademeli tarama planınıza en uygun reamer(ler)i ve bağlantı setini birlikte belirleyelim.
Titan Hole Opener Serisi

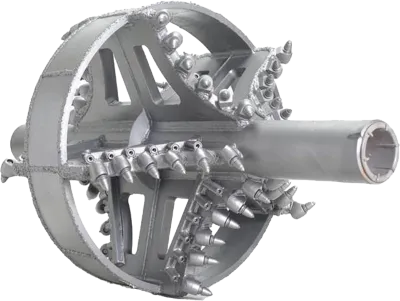

Kaya zeminler için hole opener

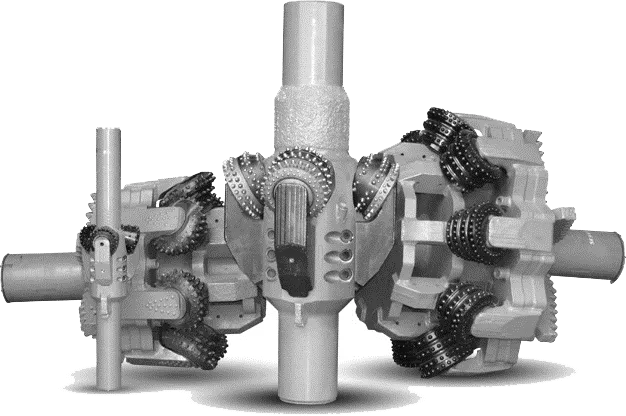

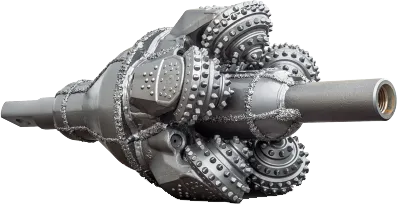

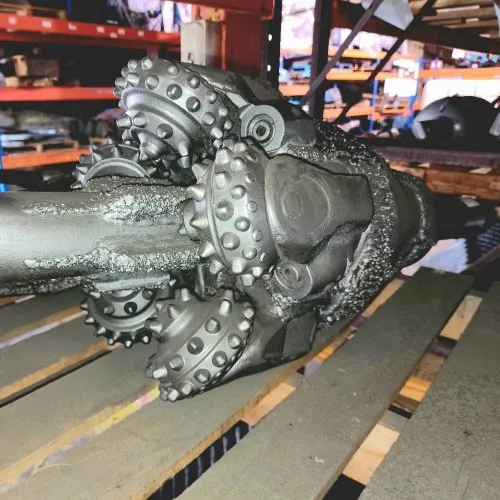

Sert ve kayalık formasyonlarda standart bıçaklı reamerlar yetersiz kalır; burada hole opener (kaya tarama kafası) devreye girer. Titan Hole Opener serisi, üzerinde konik makaralı kesiciler (roller cone) bulunan sağlam bir gövdedir; bu koniler, yüzeylerindeki tungsten karbür butonlarla (TCI) kayayı ezerek ve kırarak deliği hedef çapa açar.
Hole opener, pilot deliği takip ederek döner; her koni kendi ekseni etrafında dönerken kayayı baskı altında parçalar. Buton sertliği ve koni dizilimi, hedeflenen kaya sınıfına (orta-sert, sert, aşındırıcı) göre seçilir — böylece hem delme hızı hem de takım ömrü optimize edilir.
Granit, bazalt ve sert kireçtaşı gibi zeminlerde bile düşük titreşimle, kararlı bir ilerleme sağlar; bu da hem hattın doğruluğunu korur hem de arkadaki ekipmanı yorucu darbelerden korur.
Hole opener ne zaman ve nasıl kullanılır?
Hole opener genellikle bir mud motor veya döner tabla ile birlikte çalıştırılır; sert kayada tüm tij dizisini döndürmek yerine güç doğrudan uçtaki kesici gruba aktarılır. Yeterli çamur debisi hem konileri soğutur hem de kırılan kaya kırıntılarını delikten tahliye eder. Bu nedenle kaya geçişlerinde reamer, mud motor ve çamur programı birlikte planlanmalıdır.
Koni yatakları ve karbür butonlar, kaya delgisinin en çok yıpranan parçalarıdır; Titan Hole Opener serisinde koniler ve yataklar bu yüzden değiştirilebilir biçimde tasarlanır. Doğru buton sertliği ve koni dizilimi zemin sınıfına göre seçildiğinde maksimum delme hızı ve takım ömrü elde edilir.
Aşınmayı düzenli takip etmek, sahada beklenmedik duruşların önüne geçer; koni yataklarındaki boşluk ve buton kaybı zamanında fark edildiğinde takım güvenle yenilenir. Projenizin kaya sınıfını, hedef çapı ve makine torkunu paylaşın; en uygun hole opener – mud motor kombinasyonunu birlikte belirleyelim.
Hedef boru çapınızı, geçiş uzunluğunuzu ve zemin sınıfınızı paylaşın; kademeli tarama planınıza en uygun reamer veya hole opener setini birlikte belirleyelim.
